Thiết Kế Quang Học Chống Chói Kiến Trúc: Hướng Dẫn Tiện Nghi Thị Giác và Tuân Thủ UGR
Tiện nghi thị giác đã chuyển hóa từ một ưu tiên thẩm mỹ sang một yêu cầu kỹ thuật cốt lõi trong thiết kế chiếu sáng thương mại hiện đại. Tiêu chuẩn công thái học nơi làm việc và các quy chuẩn kiến trúc ngày càng đặt ra đòi hỏi khắt khe hơn về khả năng che chắn quang học, kiểm soát độ chói và phân bố độ chói sáng. Trong các văn phòng mật độ cao, cơ sở giáo dục, môi trường y tế và không gian thương mại nội thất, nguồn sáng LED không được che chắn thường phát sinh chói sáng trực tiếp và phản xạ gay gắt, gây mỏi mắt, căng thẳng thị giác, đau đầu và giảm năng suất làm việc của người dùng.
Để giải quyết các thách thức thị giác thiết yếu này, các kỹ sư quang học, nhà thiết kế đèn và chuyên gia quy chuẩn kiến trúc dựa vào các chỉ số đánh giá tiêu chuẩn như Chỉ Số Chói Thống Nhất (UGR), được thiết lập bởi Ủy ban Chiếu Sáng Quốc Tế (CIE). Đạt được chỉ số UGR thấp mà không làm giảm hiệu suất quang học tổng thể của đèn (đo bằng lumen trên watt) đòi hỏi các kiến trúc quang học chuyên biệt và vật liệu kiểm soát ánh sáng có cấu trúc vi mô. Hướng dẫn kỹ thuật toàn diện này khám phá nguyên lý vật lý cơ bản của hiện tượng chói sáng, công thức tính UGR, các công nghệ kiểm soát che chắn quang học tiên tiến và tiêu chí lựa chọn thực tế cho các dự án có yêu cầu thị giác cao.
1. Tìm Hiểu Vật Lý Chói Sáng: Chói Trực Tiếp và Chói Khó Chịu
Chói sáng do ánh sáng nhân tạo được phân loại rộng rãi thành hai hiện tượng thị giác riêng biệt: chói mù và chói khó chịu. Chói mù làm giảm khả năng nhìn thực sự thông qua việc tán xạ ánh sáng bên trong các môi trường quang học của mắt người, che khuất chi tiết thị giác trực tiếp. Chói khó chịu, ngược lại, gây ra sự khó chịu, bực bội thị giác hoặc mệt mỏi tâm lý mà không nhất thiết làm suy giảm khả năng nhận biết đối tượng hay độ sắc nét thị giác ngay lập tức.
Trong các không gian thương mại nội thất, chói khó chịu là thách thức kỹ thuật chính đối với nhà sản xuất đèn và chuyên gia thiết kế chiếu sáng.
Các Yếu Tố Chính Ảnh Hưởng Đến Cảm Nhận Chói Sáng
Cảm giác và cường độ chói sáng mà người quan sát trải nghiệm phụ thuộc vào bốn tham số vật lý và không gian được mô tả trong kỹ thuật quang học:
- Độ Chói Nguồn (\(L_s\)): Cường độ sáng phát ra trên một đơn vị diện tích biểu kiến của bề mặt phát sáng (\(cd/m^2\)). Các mảng LED gắn mặt mật độ cao tạo ra độ chói nguồn cực cao khi nhìn trực tiếp mà không có tấm khuếch tán che chắn.
- Độ Chói Nền (\(L_b\)): Độ sáng của trường môi trường xung quanh mà nguồn sáng được quan sát trên đó. Độ tương phản cao giữa miệng quang học đèn sáng chói và trần nhà tối tăng đáng kể cảm giác chói khó chịu.
- Góc Khối (\(\omega\)): Kích thước góc của bề mặt phát sáng đèn nhìn từ vị trí mắt người quan sát. Bề mặt phát sáng lớn hơn ở gần hơn đóng góp tỷ lệ thuận nhiều hơn vào tổng lượng chói thị giác tiếp nhận.
- Chỉ Số Vị Trí (\(p\)): Độ dịch chuyển không gian của nguồn sáng so với đường nhìn ngang trực tiếp của người quan sát (Chỉ Số Vị Trí Guth). Nguồn sáng nằm trực tiếp trong trường thị giác chính tạo ra sự khó chịu cao hơn đáng kể so với những nguồn nằm ở góc cắt cao phía trên đường nhìn.

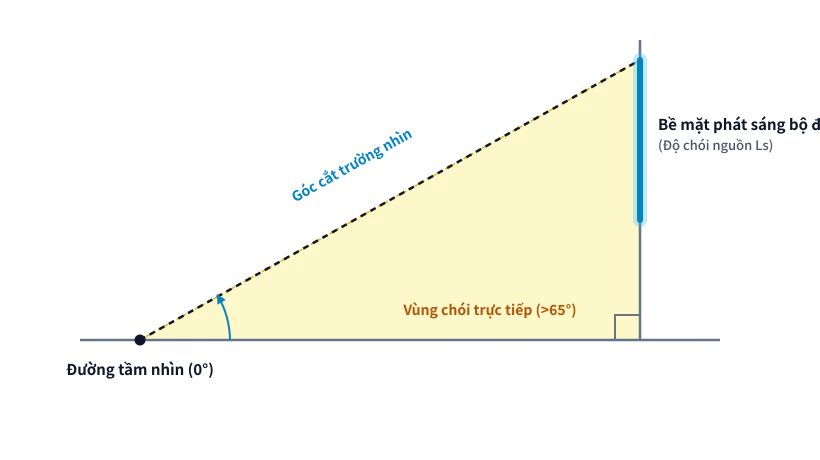

Kiểm soát chói trực tiếp đòi hỏi định hình chính xác đầu ra ánh sáng của đèn phía trên các góc nhìn cụ thể—thường giới hạn độ chói bề mặt ở các góc vượt quá 65 độ so với trục thẳng đứng hướng xuống (\(0^\circ\) nadir).
2. Nền Tảng Toán Học của Chỉ Số Chói Thống Nhất (UGR)
Ủy ban Chiếu Sáng Quốc Tế đã định nghĩa hệ thống Chỉ Số Chói Thống Nhất trong Ấn Phẩm CIE 117 để định lượng chói khó chịu từ các hệ thống chiếu sáng điện nội thất.
Phương Trình UGR Tiêu Chuẩn
Công thức cơ bản để tính giá trị UGR từ một mảng đèn được biểu diễn toán học như sau:
$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$Trong đó:
- \(L_b\) là độ chói nền (\(cd/m^2\)).
- \(L_s\) là độ chói của các bộ phận phát sáng của mỗi đèn theo hướng mắt người quan sát (\(cd/m^2\)).
- \(\omega\) là góc khối của các bộ phận phát sáng của mỗi đèn tại mắt người quan sát (\(sr\)).
- \(p\) là chỉ số vị trí Guth cho mỗi đèn riêng lẻ, tính đến vị trí so với đường nhìn.
Ngưỡng UGR Tiêu Chuẩn Trong Các Quy Chuẩn Kiến Trúc
Các quy chuẩn năng lượng xây dựng, tiêu chuẩn chiếu sáng nội thất (như EN 12464-1) và hướng dẫn Tiêu Chuẩn Công Trình WELL trên các thị trường thương mại toàn cầu thiết lập giới hạn UGR tối đa cho phép dựa trên mức độ phức tạp của nhiệm vụ thị giác:
| Không Gian Ứng Dụng | Chỉ Số UGR Mục Tiêu | Độ Nhạy Thị Giác & Yêu Cầu Công Thái Học |
|---|---|---|
| Vẽ Kỹ Thuật & Kỹ Thuật Chính Xác | \(\le 16\) | Độ chính xác thị giác cao, đọc tài liệu kỹ thuật tương phản cao kéo dài |
| Văn Phòng Mở & Phòng Học Tiêu Chuẩn | \(\le 19\) | Làm việc tại máy tính, tiêu chuẩn tiện nghi thị giác chung |
| Quầy Lễ Tân & Phòng Họp | \(\le 22\) | Giao tiếp trực tiếp, các nhiệm vụ thị giác thoáng qua |
| Hành Lang, Nhà Vệ Sinh & Lối Đi | \(\le 25\) | Định hướng không gian chung, độ khó thị giác thấp |
| Kho Bãi & Cơ Sở Lưu Trữ Công Nghiệp | \(\le 28\) | Xử lý vật liệu thô, điều hướng an toàn |
Các chuyên gia quy chuẩn phải nhận thức rằng UGR là phép tính hệ thống được đánh giá cho một hình học phòng cụ thể, giá trị phản xạ bề mặt, vị trí người quan sát và bố cục mảng đèn—không phải là thuộc tính nội tại riêng lẻ của một bộ đèn đơn lẻ. Tuy nhiên, nhà sản xuất công bố bảng tham chiếu UGR tiêu chuẩn dựa trên kích thước phòng dạng bảng (\(4H/8H\), hệ số phản xạ 70/50/20) để cho phép so sánh trực tiếp giữa hiệu suất quang học các bộ đèn.
3. Công Nghệ Che Chắn và Kiểm Soát Quang Học
Để đạt UGR \(\le 19\) hoặc UGR \(\le 16\) trong khi duy trì hiệu quả năng lượng hệ thống, các bộ đèn thương mại sử dụng các phần tử quang học chuyên biệt được thiết kế để uốn hướng, khuếch tán hoặc hấp thụ các tia sáng góc rộng.
Tấm Khuếch Tán Vi Lăng Kính (MPD)
Các tấm quang học vi lăng kính có các lăng kính hình học vi mô được đúc khuôn hoặc khắc laser vào tấm nền acrylic (PMMA) hoặc polycarbonate. Không giống như các tấm khuếch tán opal tiêu chuẩn tán xạ ánh sáng đồng đều theo mọi hướng (phân bố Lambertian), quang học vi lăng kính khúc xạ ánh sáng đi vào ở các góc rộng hướng vào trong về phía nadir (góc \(0^\circ-45^\circ\)).
- Cơ Chế: Khúc xạ qua các góc đỉnh lăng kính được tính toán (thường \(60^\circ\) đến \(90^\circ\)).
- Độ Truyền Quang: Hiệu suất hệ thống cao (\(82\% - 88\%\)).
- Kiểm Soát Độ Chói: Triệt tiêu hiệu quả đầu ra ánh sáng phía trên góc cắt \(65^\circ\), ngăn chói thị giác ở các góc nhìn bàn làm việc tiêu chuẩn trong khi duy trì độ rọi hướng xuống cao.
Phản Xạ Khuất Sâu và Quang Học Thụt Vào
Quang học kiến trúc thụt vào định vị nguồn sáng LED sâu bên trong vỏ đèn phía sau tấm chặn cơ học vật lý hoặc nón phản xạ kiến trúc.
- Góc Cắt: Che chắn cơ học vật lý hạn chế tầm nhìn trực tiếp đến nguồn sáng LED trừ khi người quan sát đứng ngay bên dưới đèn.
- Bộ Phản Xạ Thứ Cấp: Bộ phản xạ bên trong mờ kim loại, anodized gương hoặc vi kết cấu trắng kiểm soát phân bố chùm sáng trong khi giảm thiểu độ sáng phản xạ bề mặt thứ cấp.
Louver Tổ Ong và Lưới Chắn
Louver tổ ong bao gồm các mảng vi ô lục giác được đặt trực tiếp qua miệng quang học của đèn.
- Kiểm Soát Hướng: Hấp thụ vật lý các tia sáng lạc góc rộng nằm ngoài góc chùm sáng mục tiêu.
- Thẩm Mỹ: Tạo hiệu ứng tối-sáng trong đó miệng trần xuất hiện tối và không sáng ngay cả khi đèn đang hoạt động hoàn toàn.
- Đánh Đổi: Hiệu suất quang học tổng thể của đèn thấp hơn (\(65\% - 75\%\) tỷ lệ thoát sáng) do hấp thụ ánh sáng nội bộ dọc theo thành ô lưới.
4. So Sánh Các Kiến Trúc Quang Học Chống Chói
Khi đánh giá các hệ thống kiểm soát quang học cho các dự án kiến trúc, chuyên gia quy chuẩn phải cân bằng khả năng triệt tiêu chói sáng, hiệu suất quang học tổng thể, tính đồng đều phân bố chùm sáng và tích hợp thẩm mỹ trần nhà.
| Kiến Trúc Quang Học | Dải UGR Đạt Được | Hiệu Suất Quang Học (\(\eta\)) | Đặc Tính Chùm Sáng | Ứng Dụng Thương Mại Chính |
|---|---|---|---|---|
| Tấm Khuếch Tán Opal Tiêu Chuẩn | \(UGR > 22\) | \(70\% - 78\%\) | Lambertian rộng, bề mặt phát sáng đồng đều | Lối đi, không gian tiện ích |
| Vi Lăng Kính + Màng Khuếch Tán | \(UGR \le 19\) | \(80\% - 86\%\) | Batwing kiểm soát / batwing bất đối xứng | Troffer văn phòng, đèn pendant tuyến tính |
| Phản Xạ Khuất Sâu Thụt Vào | \(UGR \le 16\) | \(82\% - 90\%\) | Nón quang học spot / flood chính xác | Phòng điều hành cao cấp, khách sạn |
| Lưới Louver Tổ Ong | \(UGR \le 16\) | \(65\% - 75\%\) | Cắt hướng chặt chẽ, tràn sáng thấp | Đèn accent downlight, chiếu sáng nhiệm vụ |
| Mảng Mini-Downlight Đa Thấu Kính | \(UGR \le 16\) | \(85\% - 92\%\) | Phân bố thấu kính TIR riêng lẻ | Hệ thống tuyến tính văn phòng kiến trúc |
Lựa chọn chiến lược quang học tối ưu phụ thuộc vào mức lux mục tiêu, chiều cao lắp đặt trần và yêu cầu mặt phẳng làm việc cụ thể.
5. Nghiên Cứu Tình Huống và Khuyến Nghị Lựa Chọn Cho Dự Án Thương Mại
Các dự án văn phòng thương mại thực tế đòi hỏi lựa chọn quang học phù hợp dựa trên bố cục không gian, chiều cao trần và loại nhiệm vụ.
Tình Huống Thực Tế: Cải Tạo Văn Phòng Mở Trụ Sở Doanh Nghiệp
Trong một dự án cải tạo văn phòng doanh nghiệp với 4.000 mét vuông không gian làm việc mở, việc thay thế các bộ đèn panel opal tiêu chuẩn bằng đèn pendant tuyến tính vi lăng kính đã giảm UGR trung bình tại nơi làm việc từ 22,4 xuống 17,1. Nâng cấp quang học này duy trì 500 lux trên mặt phẳng nhiệm vụ bàn làm việc trong khi đạt được mức tiết kiệm năng lượng ròng 14% thông qua cải thiện hiệu suất sử dụng ánh sáng hướng xuống.
Ma Trận Khuyến Nghị Lựa Chọn
- Cho Khu Vực Làm Việc Mở Với Mật Độ Màn Hình Cao: Chọn Tấm Khuếch Tán Vi Lăng Kính kết hợp với màng quang học thứ cấp để đảm bảo UGR \(\le 19\) ở tất cả các góc nhìn.
- Cho Phòng Họp & Không Gian Điều Hành: Khuyến nghị Mảng Mini-Downlight Khuất Sâu hoặc Louver Tổ Ong để kiểm soát chói tối đa (UGR \(\le 16\)) và tích hợp kiến trúc cao cấp.
- Cho Phòng Học & Phòng Đào Tạo: Triển khai phân bố quang học vi lăng kính batwing để đảm bảo độ rọi đồng đều trên bảng trắng và bàn học sinh mà không có chói trực tiếp.
6. Tiện Nghi Thị Giác và Công Thái Học Trong Không Gian Làm Việc Hiện Đại
Công thái học thị giác thương mại hiện đại vượt ra ngoài các yêu cầu độ rọi nhiệm vụ ngang cơ bản. Việc sử dụng rộng rãi màn hình hiển thị đòi hỏi kiểm soát chặt chẽ chói phản xạ trên các bề mặt kính thẳng đứng.
Chiếu Sáng Thẳng Đứng và Tính Đồng Đều Độ Chói
Đạt được tiện nghi thị giác hoàn toàn đòi hỏi cân bằng độ rọi nhiệm vụ ngang (\(E_h\)) với độ rọi thẳng đứng (\(E_v\)) trên tường và các mặt phẳng làm việc thẳng đứng. Tỷ lệ cao của độ rọi ngang-so-với-thẳng đứng tạo ra môi trường thị giác giống hang động với tường chu vi tối, làm tăng căng thẳng tương phản thị giác và sự khó chịu của người dùng.
- Tỷ Lệ Độ Chói: Tỷ lệ độ chói giữa vùng nhiệm vụ, vùng xung quanh ngay lập tức và các bề mặt nền không được vượt quá \(3:1\) và \(10:1\) tương ứng.
- Tiêu Chí Cắt CIE: Các bộ đèn lắp đặt phía trên trạm làm việc máy tính phải duy trì độ chói bề mặt trung bình \(< 1.500\ cd/m^2\) hoặc \(< 3.000\ cd/m^2\) ở các góc \(65^\circ, 75^\circ,\) và \(85^\circ\) so với trục thẳng đứng hướng xuống, tùy thuộc vào đặc tính bóng gương màn hình máy tính (EN 12464-1 điều khoản 5.3.2).
7. Câu Hỏi Thường Gặp (FAQ)
Q1: Sự khác biệt thực tế chính giữa UGR \(\le 19\) và UGR \(\le 16\) là gì?
UGR \(\le 19\) là yêu cầu chuẩn cơ bản cho các môi trường văn phòng và phòng học thông thường, đảm bảo tầm nhìn thoải mái cho công việc nhiệm vụ máy tính trong các ca làm việc kéo dài. UGR \(\le 16\) cung cấp tiện nghi thị giác vượt trội, được chỉ định cho bản vẽ kỹ thuật chính xác cao, không gian phẫu thuật y tế, phòng họp điều hành và các môi trường kiến trúc cao cấp.
Q2: Một bộ đèn đơn lẻ độc lập có thể có chỉ số UGR cố định không?
Không. UGR là phép tính cấp hệ thống dựa trên kích thước phòng tổng thể, giá trị hệ số phản xạ bề mặt, mật độ bố cục đèn và vị trí quan sát của người dùng. Tuy nhiên, nhà sản xuất đèn thực hiện thử nghiệm trong các hình học phòng tham chiếu tiêu chuẩn (\(4H/8H\)) để cung cấp bảng UGR so sánh trên các mô hình quang học khác nhau.
Q3: Làm thế nào tấm khuếch tán vi lăng kính duy trì hiệu suất so với lưới louver?
Tấm khuếch tán vi lăng kính kiểm soát ánh sáng góc rộng chủ yếu thông qua khúc xạ quang học hơn là hấp thụ vật lý. Điều này cho phép ánh sáng đi vào ở các góc rộng được chuyển hướng xuống vùng nhiệm vụ hữu ích với tổn thất năng lượng quang học tối thiểu, đạt được độ truyền quang học hệ thống \(82\% - 88\%\) so với \(65\% - 75\%\) cho louver hấp thụ nội bộ.
8. Danh Sách Kiểm Tra Quy Chuẩn và Xác Minh Cho Nhà Thiết Kế Chiếu Sáng
Để xác minh tuân thủ và đảm bảo kết quả tiện nghi thị giác dự kiến trong quá trình bàn giao dự án, các nhóm mua sắm và chuyên gia quy chuẩn chiếu sáng nên thực hiện quy trình xem xét hệ thống:
Bước 1: Kiểm Tra Tệp Trắc Quang (.IES / .LDT)
Yêu cầu phân bố cường độ cực được đo lường có chứng nhận trong các phòng thử nghiệm trắc quang được công nhận. Xác nhận rằng cường độ sáng góc rộng (\(cd/1000\ lm\)) giảm nhanh phía trên góc cắt \(65^\circ\).
Bước 2: Xác Minh Bảng UGR Dạng Bảng
Kiểm tra các bảng UGR tiêu chuẩn được nhúng trong tệp trắc quang cho các tỷ lệ phòng tham chiếu tiêu chuẩn (\(4H/8H\), hệ số phản xạ \(C:70\%, W:50\%, F:20\%\)). Đảm bảo các giá trị cho cả vị trí quan sát ngang và dọc nằm trong giới hạn quy chuẩn.
Bước 3: Mô Hình Hóa Bằng Phần Mềm Mô Phỏng
Tích hợp các tệp trắc quang đèn chính xác vào môi trường tính toán phần mềm (như Dialux EVO hoặc Relux). Tính toán các lưới người quan sát cụ thể ở chiều cao nhìn bàn làm việc (\(1,2\ m\) vị trí ngồi) trên tất cả các vùng làm việc.
Bước 4: Đánh Giá Mẫu Vật Lý Thực Tế
Thực hiện kiểm tra trực quan các mẫu vật lý trong phòng thử nghiệm thực tế. Đánh giá tiện nghi thị giác nhìn trực tiếp, ổn định tản nhiệt và phù hợp cơ học trong các hệ thống lưới trần được chỉ định.
Kết Luận và Bước Tiếp Theo
Thiết kế chống chói kiến trúc là một lĩnh vực kỹ thuật thiết yếu kết hợp vật lý quang học, công thái học con người và sản xuất quang học chính xác. Bằng cách triển khai tấm khuếch tán vi lăng kính, quang học khuất sâu và mảng thấu kính kiểm soát, các chuyên gia quy chuẩn có thể đạt được hiệu suất UGR \(\le 19\) hoặc UGR \(\le 16\) mà không hy sinh hiệu quả năng lượng hệ thống. Các thiết kế quang học chất lượng cao nâng cao sự thoải mái tại nơi làm việc, hỗ trợ sức khỏe thị giác và đáp ứng các tiêu chuẩn năng lượng và xây dựng thương mại toàn cầu. Để được hỗ trợ quy chuẩn kỹ thuật hoặc các tệp mô phỏng trắc quang tùy chỉnh, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi.
