Архітектурний антибліковий оптичний дизайн: посібник із візуального комфорту та відповідності UGR

Візуальний комфорт перетворився з естетичної переваги на ключову технічну вимогу сучасного комерційного освітлення. Ергономіка робочих місць і архітектурні специфікації висувають дедалі жорсткіші вимоги до екранування оптики, контролю яскравості та розподілу освітленості. У щільно забудованих офісних просторах, навчальних закладах, медичних установах і торговельних інтер’єрах незахищені LED-джерела часто стають причиною інтенсивного прямого та відбитого засліплення, що призводить до зорової втоми, болю в очах, головного болю й зниження продуктивності персоналу.

Для вирішення цих завдань оптичні інженери, конструктори світильників і архітектурні проєктувальники спираються на стандартизовані оціночні показники — зокрема, Уніфікований індекс засліплення (UGR), встановлений Міжнародною комісією з освітлення (CIE). Досягнення низького значення UGR без втрати загальної оптичної ефективності світильника (вимірюваної у люменах на ват) потребує спеціалізованих оптичних архітектур і мікроструктурованих середовищ керування світлом. Цей комплексний інженерний посібник розглядає фізичні основи засліплення, математичні формули розрахунку UGR, передові технології оптичного екранування та практичні критерії специфікації проєктів для середовищ із високими вимогами до зорового комфорту.

1. Фізика засліплення: пряме та дискомфортне засліплення

Засліплення від освітлення поділяється на два види зорових явищ: сліпуче засліплення та дискомфортне засліплення. Сліпуче засліплення фізично знижує здатність бачити через розсіювання світла в оптичних середовищах ока, безпосередньо приховуючи деталі. Дискомфортне засліплення, навпаки, викликає роздратування, дискомфорт або психологічну втому, не обов’язково порушуючи безпосереднє розпізнавання об’єктів чи гостроту зору.

У комерційних інтер’єрних просторах дискомфортне засліплення є основним інженерним викликом для виробників світильників і фахівців із проєктування освітлення.

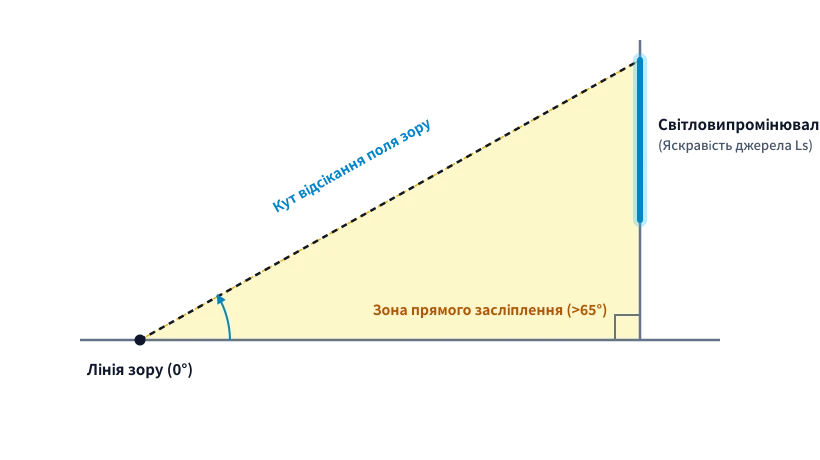

Оптична схема: Кут відсікання поля зору та зона прямого засліплення

Ключові фактори, що визначають сприйняття засліплення

Відчуття та інтенсивність засліплення, яке переживає спостерігач, залежать від чотирьох фізичних і просторових параметрів оптичної інженерії:

Яскравість джерела ($L_s$): Сила світла, що випромінюється на одиницю видимої площі світловипромінювальної поверхні ($кд/м^2$). Щільні масиви поверхневих LED-компонентів демонструють екстремальну яскравість при прямому спогляданні без захисного розсіювача.
Яскравість фону ($L_b$): Загальна яскравість навколишнього поля, на тлі якого спостерігається джерело. Високий контраст між яскравою апертурою світильника і темним стельовим кесоном суттєво посилює сприймане дискомфортне засліплення.
Тілесний кут ($\omega$): Кутовий розмір світловипромінювальної поверхні світильника з позиції ока спостерігача. Більші поверхні випромінювання, розташовані на малій відстані, пропорційно більше впливають на загальне зорове засліплення.
Позиційний індекс ($p$): Просторове зміщення джерела світла відносно прямої горизонтальної лінії погляду спостерігача (позиційний індекс Гута). Джерела, що перебувають безпосередньо в центральному полі зору, викликають значно більший дискомфорт, ніж ті, що розташовані під великим кутом над лінією погляду.

Управління прямим засліпленням вимагає точного формування світлового потоку світильника вище певних кутів спостереження — як правило, обмеження яскравості поверхні при кутах, що перевищують 65 градусів від вертикальної низхідної осі ($0^\circ$ надир).

2. Математична основа уніфікованого індексу засліплення (UGR)

Міжнародна комісія з освітлення визначила систему Уніфікованого індексу засліплення у публікації CIE 117 для кількісної оцінки дискомфортного засліплення від внутрішніх електричних освітлювальних установок.

Стандартне рівняння UGR

Базова формула розрахунку значення UGR для масиву світильників виражається математично як:

$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$

Де:

$L_b$ — яскравість фону ($кд/м^2$).
$L_s$ — яскравість світлових частин кожного світильника в напрямку ока спостерігача ($кд/м^2$).
$\omega$ — тілесний кут світлових частин кожного світильника в точці ока спостерігача ($ср$).
$p$ — позиційний індекс Гута для кожного окремого світильника з урахуванням розташування відносно лінії погляду.

Стандартні порогові значення UGR в архітектурних нормах

Будівельні енергетичні норми, стандарти внутрішнього освітлення (зокрема EN 12464-1) і настанови стандарту WELL Building Standard на глобальних комерційних ринках встановлюють максимально допустимі межі UGR залежно від складності зорового завдання:

Тип приміщення	Цільове значення UGR	Чутливість зору та ергономічні вимоги
Технічне креслення та прецизійне виробництво	$\le 16$	Критична зорова точність, тривале читання технічних матеріалів із високим контрастом
Відкриті офісні простори та класи	$\le 19$	Робота за комп’ютером, загальні стандарти зорового комфорту
Зони рецепції та переговорні кімнати	$\le 22$	Міжособистісне спілкування, короткочасні зорові завдання
Коридори, санвузли та зони переміщення	$\le 25$	Загальна просторова орієнтація, низька зорова складність
Склади та промислові сховища	$\le 28$	Грубе поводження з матеріалами, безпечний рух

Проєктувальники мають розуміти, що UGR — це системний розрахунок, який виконується для конкретної геометрії приміщення, значень коефіцієнтів відбиття поверхонь, положення спостерігача та розташування масиву світильників, а не ізольована властивість окремого світильника. Проте виробники публікують стандартизовані довідкові таблиці UGR на основі табличних розмірів приміщень ($4H/8H$, коефіцієнти відбиття 70/50/20) для прямого порівняння оптичних характеристик світильників.

3. Технології оптичного екранування та управління світлом

Для досягнення UGR $\le 19$ або UGR $\le 16$ при збереженні системної енергоефективності комерційні світильники використовують спеціалізовані оптичні елементи, розроблені для відхилення, розсіювання або поглинання ширококутних світлових потоків.

Мікропризматична оптична структура розсіювача для LED-світильників

Мікропризматичні розсіювачі (MPD)

Мікропризматичні оптичні листи мають мікроскопічні геометричні призми, відлиті або витравлені лазером у листах акрилу (PMMA) або полікарбонату. На відміну від стандартних опалових розсіювачів, що розсіюють світло рівномірно в усіх напрямках (Ламбертовий розподіл), мікропризматична оптика заломлює світло, що входить під великими кутами, у напрямку надиру (конус $0^\circ-45^\circ$).

Механізм: Заломлення через розраховані кути вершини призми (зазвичай від $60^\circ$ до $90^\circ$).
Оптична пропускна здатність: Висока системна ефективність ($82\% - 88\%$).
Контроль яскравості: Ефективно пригнічує світловий потік вище кута відсікання $65^\circ$, запобігаючи зоровому засліпленню при стандартних кутах огляду з робочого місця, зберігаючи при цьому високу вертикальну освітленість.

Глибоко потоплені відбивачі та регресовані оптичні системи

Регресовані архітектурні оптичні системи розміщують LED-джерело всередині корпусу світильника за фізичним механічним екраном або архітектурним конусом-відбивачем.

Кут відсікання: Фізичне механічне екранування обмежує пряму видимість LED-джерела, якщо спостерігач не стоїть безпосередньо під світильником.
Вторинні відбивачі: Матові металеві, дзеркальні анодовані або білі мікротекстуровані внутрішні відбивачі контролюють розподіл пучка, мінімізуючи яскравість вторинних поверхонь відбиття.

Стільникові жалюзі та решіткові перегородки

Стільникові жалюзі являють собою масиви шестикутних мікрокомірок, розміщених безпосередньо перед оптичною апертурою світильника.

Напрямний контроль: Фізично поглинає ширококутні паразитні промені, що виходять за межі цільового кута пучка.
Естетика: Створює ефект «темного отвору», при якому апертура стелі виглядає темною навіть при повністю увімкненому світильнику.
Компроміс: Нижча загальна оптична ефективність арматури ($65\% - 75\%$ коефіцієнт виходу світла) через внутрішнє поглинання світла стінками комірок решітки.

4. Порівняння архітектур антиблікової оптики

При оцінці систем оптичного управління для архітектурних проєктів проєктувальники повинні знаходити баланс між здатністю придушення засліплення, загальною оптичною ефективністю, рівномірністю розподілу пучка та естетичною інтеграцією у стельове рішення.

Оптична архітектура	Досяжний діапазон UGR	Оптична ефективність ($\eta$)	Характеристики пучка	Основні комерційні застосування
Стандартний опаловий розсіювач	$UGR > 22$	$70\% - 78\%$	Широкий Ламбертовий, рівномірне світіння поверхні	Коридори, допоміжні приміщення
Мікропризматичний + дифузна плівка	$UGR \le 19$	$80\% - 86\%$	Контрольований «кажан» / асиметричний «кажан»	Офісні трофери, лінійні підвісні
Глибоко потоплений регресований відбивач	$UGR \le 16$	$82\% - 90\%$	Точний точковий/заливний оптичний конус	Представницькі офіси, об’єкти HoReCa
Решітка стільникових жалюзі	$UGR \le 16$	$65\% - 75\%$	Жорсткий напрямний відсік, мінімальне розсіювання	Акцентні даунлайти, локальне освітлення
Масив міні-даунлайтів із мультилінзами	$UGR \le 16$	$85\% - 92\%$	Індивідуальний розподіл лінз TIR	Архітектурні лінійні офісні системи

Вибір оптимальної оптичної стратегії залежить від цільових рівнів освітленості, висоти монтажу і конкретних вимог до робочої площини.

5. Практичні приклади та рекомендації щодо вибору для комерційних проєктів

Реальні комерційні офісні проєкти потребують адаптованого вибору оптики з урахуванням просторового планування, висоти стелі та видів робіт.

Кейс: реконструкція відкритого офісного простору корпоративної штаб-квартири

У проєкті реконструкції корпоративного офісу площею 4 000 квадратних метрів із відкритим плануванням робочих місць заміна стандартних опалових панельних світильників на мікропризматичні лінійні підвісні знизила середнє значення UGR на робочому місці з 22,4 до 17,1. Оптичне оновлення дозволило підтримати рівень освітленості 500 люкс на горизонтальній площині столів, досягнувши при цьому 14-відсоткової чистої економії енергії завдяки покращеному спрямуванню світлового потоку вниз.

Матриця рекомендацій щодо вибору

Для відкритих робочих місць із великою кількістю моніторів: Обирайте мікропризматичні розсіювачі у поєднанні з вторинними оптичними плівками для гарантованого UGR $\le 19$ при всіх кутах огляду.
Для переговорних та представницьких приміщень: Рекомендуються глибоко потоплені масиви міні-даунлайтів або стільникові жалюзі для максимального контролю засліплення (UGR $\le 16$) та преміальної архітектурної інтеграції.
Для шкільних класів та навчальних аудиторій: Використовуйте мікропризматичний оптичний розподіл типу «кажан» для забезпечення рівномірної освітленості дошок і учнівських столів без прямого засліплення.

6. Візуальний комфорт та ергономіка в сучасних робочих просторах

Сучасна комерційна зорова ергономіка виходить за рамки базових вимог до горизонтальної освітленості робочої площини. Широке застосування дисплейних екранів вимагає суворого контролю відбитого засліплення на вертикальних скляних поверхнях.

Інтер’єр сучасного офісу з лінійним освітленням із низьким UGR

Вертикальна освітленість і рівномірність яскравості

Повний зоровий комфорт потребує балансу між горизонтальною освітленістю робочої площини ($E_h$) і вертикальною освітленістю ($E_v$) стін та вертикальних робочих поверхонь. Висока різниця між горизонтальною і вертикальною освітленістю створює «печерний» ефект із темним периметром, що збільшує зорову контрастну напругу та дискомфорт мешканців.

Співвідношення яскравостей: Відношення яскравості між зоною завдання, безпосереднім оточенням і фоновими поверхнями не повинне перевищувати $3:1$ та $10:1$ відповідно.
Критерії відсікання CIE: Світильники, встановлені над комп’ютерними робочими місцями, повинні підтримувати середню яскравість поверхні $< 1\,500\ кд/м^2$ або $< 3\,000\ кд/м^2$ при кутах $65^\circ$, $75^\circ$ і $85^\circ$ відносно вертикальної низхідної осі, залежно від характеристик блиску екрана монітора (EN 12464-1, пункт 5.3.2).

7. Поширені запитання (FAQ)

З1: У чому практична різниця між UGR $\le 19$ та UGR $\le 16$?

UGR $\le 19$ є стандартним граничним показником для загальних офісних і шкільних приміщень, що забезпечує комфортне виконання комп’ютерних завдань протягом тривалих робочих змін. UGR $\le 16$ пропонує вищий рівень зорового комфорту і задається для прецизійного технічного креслення, медичних операційних, представницьких переговорних зал і об’єктів преміальної архітектури.

З2: Чи може окремий світильник мати фіксоване значення UGR?

Ні. UGR — це системний розрахунок, що залежить від загальних розмірів приміщення, коефіцієнтів відбиття поверхонь, щільності розташування світильників і положення спостерігача. Проте виробники виконують тестування у стандартизованих еталонних геометріях приміщень ($4H/8H$) для надання порівняльних таблиць UGR за різними оптичними моделями.

З3: Як мікропризматичні розсіювачі зберігають ефективність порівняно з решітками жалюзі?

Мікропризматичні розсіювачі контролюють ширококутне світло переважно через оптичне заломлення, а не фізичне поглинання. Це дозволяє перенаправляти ширококутне світло вниз у корисну робочу зону з мінімальними оптичними втратами, досягаючи системної оптичної пропускної здатності $82\% - 88\%$ порівняно з $65\% - 75\%$ для жалюзі з внутрішніми поглиначами.

8. Чек-лист специфікації та верифікації для проєктувальників освітлення

Для підтвердження відповідності та забезпечення запланованих показників зорового комфорту під час реалізації проєкту групи закупівель і фахівці зі специфікації повинні виконувати систематичний процес перевірки:

Крок 1: Перевірка фотометричного файлу (.IES / .LDT)

Запросіть сертифіковані полярні криві сили світла, виміряні в акредитованих фотометричних лабораторіях. Переконайтеся, що сила світла під великими кутами ($кд/1000\ лм$) різко спадає вище кута відсікання $65^\circ$.

Крок 2: Перевірка табличних значень UGR

Вивчіть стандартні таблиці UGR, вбудовані у фотометричні файли, для стандартних еталонних пропорцій приміщень ($4H/8H$, коефіцієнти відбиття $C: 70\%$, $W: 50\%$, $F: 20\%$). Переконайтеся, що значення для поперечного та поздовжнього положень спостерігача знаходяться в межах вимог специфікації.

Крок 3: Моделювання в програмному забезпеченні

Завантажте точні фотометричні файли світильників у розрахункові програми (наприклад, Dialux EVO або Relux). Розрахуйте сітки для конкретних спостерігачів на висоті робочої площини ($1,2\ м$, положення сидячи) у всіх робочих зонах.

Крок 4: Оцінка фізичного зразка-макету

Виконайте візуальний огляд фізичних зразків у реальному випробувальному приміщенні. Оцініть зоровий комфорт при прямому погляді, стабільність тепловідведення та механічну сумісність з указаними стельовими кесонними системами.

Висновки та наступні кроки

Архітектурний антибліковий дизайн є важливою інженерною дисципліною, що поєднує оптичну фізику, ергономіку людини та прецизійне оптичне виробництво. Застосовуючи мікропризматичні розсіювачі, глибоко потоплену оптику та масиви контрольованих лінз, проєктувальники можуть досягати характеристик UGR $\le 19$ або UGR $\le 16$ без жертвування системною енергоефективністю. Якісні оптичні рішення підвищують комфорт на робочому місці, сприяють збереженню зорового здоров’я та відповідають глобальним комерційним енергетичним і будівельним стандартам. Для технічної підтримки специфікації або замовлення індивідуальних фотометричних файлів симуляції зверніться до нашої інженерної команди.
