Архитектурный антибликовый оптический дизайн: руководство по визуальному комфорту и соответствию UGR

Визуальный комфорт превратился из эстетического предпочтения в ключевое техническое требование современного коммерческого светотехнического проектирования. Эргономика рабочих мест и архитектурные нормативы предъявляют всё более жёсткие требования к экранированию источников света, управлению яркостью и распределению освещённости. В насыщенных офисных пространствах, учебных заведениях, медицинских учреждениях и коммерческих интерьерах незащищённые LED-источники нередко создают интенсивную прямую и отражённую блёсткость, вызывая зрительное утомление, резь в глазах, головную боль и снижение работоспособности сотрудников.

Для решения этих критически важных задач оптические инженеры, разработчики светильников и архитекторы-нормировщики опираются на стандартизированные оценочные метрики — в частности, на индекс единой блёсткости UGR (Unified Glare Rating), установленный Международной комиссией по освещению (CIE). Достижение низкого значения UGR без потери общей световой отдачи светильника (лм/Вт) требует применения специализированных оптических архитектур и микроструктурированных светорассеивающих элементов. В данном инженерном руководстве рассматриваются физические основы блёсткости, математические формулы расчёта UGR, передовые технологии оптического управления световым потоком и практические критерии выбора оборудования для проектов с высокими требованиями к зрительной среде.

1. Физика блёсткости: прямая и дискомфортная блёсткость

Блёсткость от источников освещения принято разделять на два самостоятельных зрительных явления: слепящую блёсткость и дискомфортную блёсткость. Слепящая блёсткость физически снижает зрительную способность за счёт рассеяния света в оптических средах глаза, непосредственно затрудняя восприятие деталей. Дискомфортная блёсткость, напротив, вызывает раздражение, дискомфорт или психологическое утомление, не обязательно нарушая мгновенное распознавание объектов и остроту зрения.

В коммерческих интерьерах дискомфортная блёсткость представляет собой основную инженерную задачу для производителей светильников и специалистов по светотехническому проектированию.

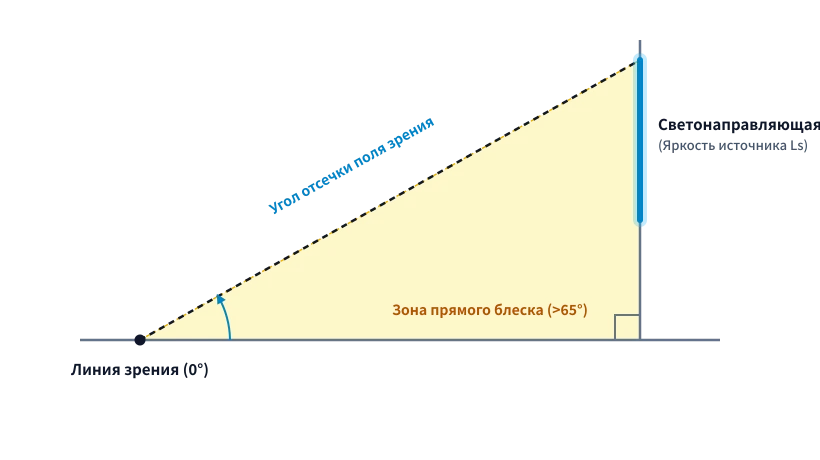

Оптическая схема: Угол отсечки поля зрения и зона прямого блеска

Ключевые факторы, определяющие восприятие блёсткости

Ощущение и интенсивность блёсткости, воспринимаемой наблюдателем, определяются четырьмя физическими и пространственными параметрами:

Яркость источника ($L_s$): Сила света, излучаемого на единицу видимой площади светоизлучающей поверхности ($кд/м^2$). Высокоплотные массивы поверхностно-монтируемых светодиодов демонстрируют экстремальную яркость при прямом наблюдении без диффузорного экранирования.
Яркость фона ($L_b$): Освещённость окружающего поля, на фоне которого воспринимается источник света. Высокий контраст между ярким световым отверстием светильника и тёмным потолочным модулем существенно усиливает воспринимаемую дискомфортную блёсткость.
Телесный угол ($\omega$): Угловой размер светоизлучающей поверхности светильника, наблюдаемой из точки расположения глаза. Большие световые поверхности, расположенные на близком расстоянии, пропорционально сильнее увеличивают суммарную блёсткость.
Индекс положения ($p$): Пространственное смещение источника света относительно прямой горизонтальной линии взгляда наблюдателя (индекс положения Гута). Источники, расположенные непосредственно в центральном поле зрения, вызывают значительно больший дискомфорт, чем источники под крутыми углами выше линии взгляда.

Управление прямой блёсткостью требует точного формирования светового потока светильника выше определённых углов наблюдения — как правило, ограничения яркости поверхности при углах свыше 65 градусов от вертикальной оси вниз ($0^\circ$ надир).

2. Математические основы индекса единой блёсткости (UGR)

Международная комиссия по освещению определила систему оценки единой блёсткости UGR в публикации CIE 117 для количественной характеристики дискомфортной блёсткости от внутреннего электрического освещения.

Стандартное уравнение UGR

Фундаментальная формула расчёта значения UGR для массива светильников выражается следующим образом:

$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$

Где:

$L_b$ — яркость фона ($кд/м^2$).
$L_s$ — яркость световых частей каждого светильника в направлении глаза наблюдателя ($кд/м^2$).
$\omega$ — телесный угол световых частей каждого светильника в точке расположения глаза наблюдателя ($ср$).
$p$ — индекс положения Гута для каждого отдельного светильника, учитывающий расположение относительно линии взгляда.

Стандартные пороговые значения UGR в архитектурных нормах

Строительные нормы по энергоэффективности, стандарты внутреннего освещения (в частности, EN 12464-1) и требования WELL Building Standard на мировых коммерческих рынках устанавливают максимально допустимые значения UGR в зависимости от сложности зрительной задачи:

Назначение помещения	Целевое значение UGR	Зрительные требования и эргономика
Техническое черчение и высокоточное производство	$\le 16$	Критическая зрительная точность, длительная работа с высококонтрастной технической документацией
Стандартные open-space офисы и учебные классы	$\le 19$	Работа за компьютером, общие стандарты зрительного комфорта
Ресепшен и переговорные комнаты	$\le 22$	Межличностное общение, кратковременные зрительные задачи
Коридоры, санузлы и зоны движения	$\le 25$	Общая пространственная ориентация, низкая зрительная нагрузка
Склады и промышленные хранилища	$\le 28$	Работа с крупногабаритными материалами, навигационная безопасность

Проектировщики должны понимать, что UGR является расчётным показателем системы, оцениваемым для конкретной геометрии помещения, коэффициентов отражения поверхностей, положения наблюдателя и схемы расстановки светильников — а не изолированной характеристикой отдельного прибора. Вместе с тем производители публикуют стандартизированные таблицы UGR на основе типовых размеров помещений ($4H/8H$, коэффициенты отражения 70/50/20), позволяющие проводить прямое сравнение оптических характеристик светильников.

3. Технологии оптического экранирования и управления световым потоком

Для достижения UGR $\le 19$ или UGR $\le 16$ при сохранении энергетической эффективности системы в коммерческих светильниках применяются специализированные оптические элементы, обеспечивающие преломление, рассеяние или поглощение световых лучей с большими углами.

Микропризматический оптический диффузор для светодиодных светильников

Микропризматические диффузоры (МПД)

Микропризматические оптические пластины содержат микроскопические геометрические призмы, отформованные или выгравированные лазером в листах из акрила (ПММА) или поликарбоната. В отличие от стандартных опаловых диффузоров, рассеивающих свет равномерно во всех направлениях (распределение Ламберта), микропризматическая оптика преломляет лучи, попадающие под большими углами, в направлении надира (конус $0^\circ–45^\circ$).

Механизм: Преломление через рассчитанные углы при вершине призмы (как правило, от $60^\circ$ до $90^\circ$).
Оптическое пропускание: Высокая системная эффективность ($82\%–88\%$).
Управление яркостью: Эффективно подавляет световой поток выше угла отсечки $65^\circ$, предотвращая зрительную блёсткость при стандартных углах наблюдения с рабочего места и сохраняя высокую освещённость рабочей плоскости.

Глубоко-утопленные отражатели и регрессированная оптика

Регрессированная архитектурная оптика размещает LED-источник глубоко внутри корпуса светильника за физическим механическим экраном или отражательным конусом.

Угол отсечки: Механическое экранирование ограничивает прямую видимость светодиода, если наблюдатель не стоит непосредственно под прибором.
Вторичные отражатели: Внутренние отражатели с матовым металлическим, зеркально-анодированным или белым микротекстурированным покрытием управляют распределением светового пучка, минимизируя вторичную яркость от поверхностного отражения.

Сотовые жалюзи и решётчатые экраны

Сотовые жалюзи представляют собой массивы шестиугольных микроячеек, расположенных непосредственно по световому отверстию светильника.

Направленный контроль: Физически поглощают широкоугловые паразитные световые лучи, выходящие за пределы целевого угла пучка.
Эстетика: Создают эффект «тёмного света», при котором потолочное отверстие выглядит тёмным и не светящимся даже при полностью включённом светильнике.
Компромисс: Более низкий общий световой КПД прибора ($65\%–75\%$ КПД светового выхода) вследствие внутреннего поглощения света на стенках ячеек решётки.

4. Сравнение антибликовых оптических архитектур

При оценке систем оптического управления для архитектурных проектов специалисты должны находить баланс между эффективностью подавления блёсткости, суммарным оптическим КПД, равномерностью распределения светового пучка и эстетической интеграцией в потолочное решение.

Оптическая архитектура	Достижимый диапазон UGR	Оптический КПД ($\eta$)	Характеристики пучка	Основные области коммерческого применения
Стандартный опаловый диффузор	$UGR > 22$	$70\%–78\%$	Широкое ламбертовское, равномерное свечение поверхности	Коридоры, вспомогательные помещения
Микропризматический диффузор + плёнка	$UGR \le 19$	$80\%–86\%$	Управляемое летучее / асимметричное летучее распределение	Офисные панели-трофферы, линейные подвесы
Глубоко-утопленный регрессированный отражатель	$UGR \le 16$	$82\%–90\%$	Точечный / заливающий оптический конус	Представительские кабинеты высшего звена, HoReCa
Сотовая решётчатая система	$UGR \le 16$	$65\%–75\%$	Жёсткая направленная отсечка, минимальный паразитный поток	Акцентные даунлайты, локальное освещение рабочих мест
Массив мини-даунлайтов с многолинзовой оптикой	$UGR \le 16$	$85\%–92\%$	Индивидуальное TIR-линзовое распределение	Архитектурные линейные офисные системы

Выбор оптимальной оптической стратегии определяется целевыми уровнями освещённости, высотой монтажа и конкретными требованиями к рабочей плоскости.

5. Примеры реализации и рекомендации по выбору для коммерческих проектов

Реальные коммерческие офисные проекты требуют адаптированного выбора оптики с учётом планировки пространства, высоты потолков и характера выполняемых задач.

Пример реализации: модернизация open-space штаб-квартиры корпорации

В рамках проекта модернизации освещения в офисном пространстве площадью 4 000 кв. м, занятом рабочими станциями открытой планировки, замена стандартных опаловых панелей на микропризматические линейные подвесные светильники позволила снизить среднее значение UGR на рабочих местах с 22,4 до 17,1. Эта оптическая модернизация обеспечила сохранение освещённости 500 лк на плоскости рабочего стола при одновременном достижении 14% чистой экономии электроэнергии за счёт улучшенного использования направленного светового потока вниз.

Матрица рекомендаций по выбору

Для open-space рабочих мест с высокой плотностью мониторов: Выбирайте микропризматические диффузоры в сочетании с вторичными оптическими плёнками для гарантированного обеспечения UGR $\le 19$ по всем углам наблюдения.
Для переговорных комнат и представительских пространств: Рекомендуются глубоко-утопленные массивы мини-даунлайтов или сотовые жалюзи для максимального контроля блёсткости (UGR $\le 16$) и премиального архитектурного исполнения.
Для учебных классов и учебных аудиторий: Применяйте микропризматическое распределение типа «летучая мышь» для обеспечения равномерной освещённости досок и ученических столов без прямой блёсткости.

6. Визуальный комфорт и эргономика в современных рабочих пространствах

Современная зрительная эргономика коммерческой среды выходит за рамки базовых требований к горизонтальной освещённости рабочей плоскости. Повсеместное распространение экранных устройств требует жёсткого контроля отражённой блёсткости на вертикальных стеклянных поверхностях.

Современный офисный интерьер с линейным освещением низкого UGR

Вертикальная освещённость и равномерность яркости

Достижение полного визуального комфорта требует баланса между горизонтальной освещённостью рабочей плоскости ($E_h$) и вертикальной освещённостью ($E_v$) стен и вертикальных рабочих поверхностей. Высокое соотношение горизонтальной и вертикальной освещённости создаёт эффект «пещеры» с тёмными периметральными стенами, усиливая контрастную зрительную нагрузку и дискомфорт пользователей.

Коэффициенты яркости: Соотношение яркости между рабочей зоной, ближайшим окружением и фоновыми поверхностями не должно превышать $3:1$ и $10:1$ соответственно.
Критерии отсечки CIE: Светильники, установленные над компьютерными рабочими станциями, должны поддерживать среднюю яркость поверхности $< 1\,500\ кд/м^2$ или $< 3\,000\ кд/м^2$ при углах $65^\circ$, $75^\circ$ и $85^\circ$ относительно вертикальной оси вниз в зависимости от характеристик блеска экрана монитора (EN 12464-1, п. 5.3.2).

7. Часто задаваемые вопросы (FAQ)

В1: В чём практическая разница между UGR $\le 19$ и UGR $\le 16$?

UGR $\le 19$ является стандартным нормативным требованием для офисов общего назначения и учебных классов, обеспечивающим комфортное зрение при длительной работе за компьютером. UGR $\le 16$ обеспечивает превосходный зрительный комфорт и задаётся для высокоточного технического черчения, операционных залов медицинских учреждений, представительских переговорных комнат и объектов премиального архитектурного класса.

В2: Может ли отдельный светильник иметь фиксированное значение UGR?

Нет. UGR является расчётным показателем системного уровня, зависящим от общих размеров помещения, коэффициентов отражения поверхностей, плотности расстановки светильников и положения наблюдателя. Тем не менее производители проводят испытания в стандартизированных эталонных геометриях помещений ($4H/8H$) для предоставления сравнительных таблиц UGR по различным оптическим моделям.

В3: Как микропризматические диффузоры сохраняют КПД по сравнению с решётчатыми экранами?

Микропризматические диффузоры управляют широкоугловым световым потоком преимущественно посредством оптического преломления, а не физического поглощения. Это позволяет перенаправлять лучи, падающие под большими углами, в полезную рабочую зону с минимальными оптическими потерями, обеспечивая системное оптическое пропускание $82\%–88\%$ против $65\%–75\%$ у внутренних поглощающих жалюзи.

8. Контрольный список для проверки соответствия при проектировании освещения

Для верификации соответствия требованиям и обеспечения запланированных результатов зрительного комфорта при реализации проекта специалисты по закупкам и проектировщики освещения должны применять системный подход к проверке:

Шаг 1: Проверка фотометрических файлов (.IES / .LDT)

Запросите сертифицированные полярные графики распределения силы света, измеренные в аккредитованных фотометрических лабораториях. Убедитесь, что световая интенсивность под большими углами ($кд/1000\ лм$) резко снижается выше угла отсечки $65^\circ$.

Шаг 2: Табличная верификация UGR

Изучите стандартные таблицы UGR, встроенные в фотометрические файлы, для стандартных пропорций эталонных помещений ($4H/8H$, коэффициенты отражения $C:70\%$, $W:50\%$, $F:20\%$). Убедитесь, что значения как для поперечного, так и для продольного положений наблюдателя находятся в пределах установленных норм.

Шаг 3: Расчётное моделирование

Внесите точные фотометрические файлы светильников в программные расчётные среды (например, Dialux EVO или Relux). Рассчитайте сетки UGR наблюдателя на высоте рабочей плоскости ($1,2\ м$ в положении сидя) по всем рабочим зонам.

Шаг 4: Физическая оценка макетного образца

Проведите визуальный осмотр физических образцов в реальных условиях испытательного помещения. Оцените зрительный комфорт при прямом взгляде, стабильность теплоотвода и механическое соответствие конструкции применяемым потолочным модульным системам.

Заключение и дальнейшие шаги

Архитектурный антибликовый дизайн — это важнейшая инженерная дисциплина, объединяющая оптическую физику, эргономику человека и прецизионное оптическое производство. Применяя микропризматические диффузоры, глубоко-утопленную оптику и управляемые линзовые массивы, проектировщики могут достигать показателей UGR $\le 19$ или UGR $\le 16$ без снижения энергетической эффективности системы. Высококачественные оптические решения улучшают комфорт рабочей среды, способствуют сохранению зрительного здоровья и отвечают требованиям мировых коммерческих и строительных стандартов. За технической поддержкой при разработке спецификаций или получением индивидуальных фотометрических расчётных файлов обращайтесь к нашей инженерной команде.
