Design Ótico Anti-Reflexo em Arquitetura: Guia de Conforto Visual e Conformidade com UGR

O conforto visual evoluiu de uma preferência estética para um requisito técnico central no projeto de iluminação comercial moderna. A ergonomia no ambiente de trabalho e as especificações arquitetônicas impõem exigências cada vez mais rigorosas em relação ao controle de encandeamento, gestão de luminância e distribuição de luz. Em escritórios de alta densidade, estabelecimentos de ensino, ambientes de saúde e interiores comerciais, fontes de luz LED sem proteção ótica adequada frequentemente introduzem ofuscamento direto e refletido de alta intensidade, causando fadiga visual, irritação ocular, dores de cabeça e queda de produtividade entre os ocupantes.

Para enfrentar esses desafios visuais críticos, engenheiros óticos, projetistas de luminárias e especificadores arquitetônicos recorrem a métricas de avaliação padronizadas, como o Índice Unificado de Ofuscamento (UGR), estabelecido pela Comissão Internacional de Iluminação (CIE). Atingir uma classificação UGR baixa sem comprometer a eficácia ótica geral da luminária — medida em lumens por watt — exige arquiteturas óticas especializadas e meios de controle de luz com microestrutura. Este guia técnico abrangente explora os fundamentos físicos do ofuscamento, as fórmulas matemáticas de cálculo do UGR, as tecnologias avançadas de controle e proteção ótica, e os critérios práticos de especificação para ambientes visuais de alto desempenho.

1. Compreendendo a Física do Ofuscamento: Direto vs. Desconforto

O ofuscamento induzido pela iluminação é amplamente classificado em dois fenômenos visuais distintos: ofuscamento incapacitante e ofuscamento de desconforto. O ofuscamento incapacitante reduz fisicamente a capacidade visual por meio da dispersão de luz nos meios óticos do olho humano, obscurecendo diretamente os detalhes visuais. O ofuscamento de desconforto, por sua vez, produz irritação visual, desconforto ou fadiga psicológica sem necessariamente comprometer o reconhecimento imediato de objetos ou a acuidade visual.

Em espaços comerciais interiores, o ofuscamento de desconforto representa o principal desafio de engenharia para fabricantes de luminárias e profissionais de projeto de iluminação.

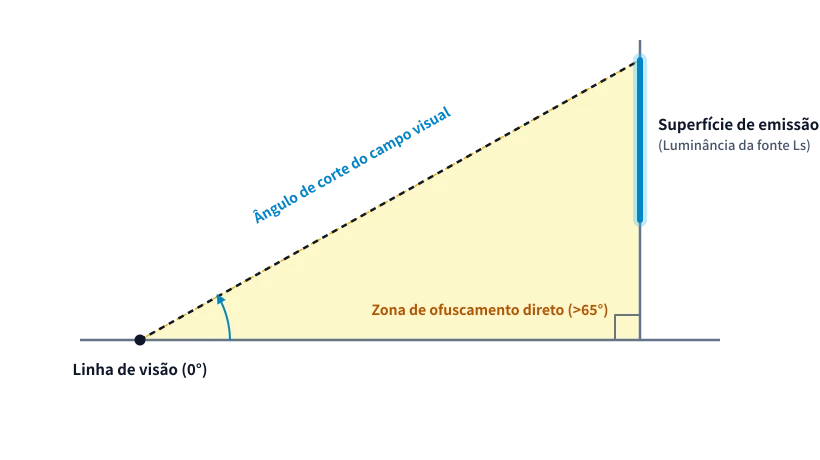

Diagrama óptico: Ângulo de corte do campo visual e zona de ofuscamento direto

Fatores Determinantes da Percepção de Ofuscamento

A sensação e a intensidade do ofuscamento percebido por um observador dependem de quatro parâmetros físicos e espaciais descritos na engenharia ótica:

Luminância da Fonte ($L_s$): A intensidade luminosa emitida por unidade de área aparente da superfície emissora de luz ($cd/m^2$). Arranjos de LED de montagem superficial de alta densidade apresentam luminância de superfície extrema quando visualizados diretamente sem proteção por difusor.
Luminância de Fundo ($L_b$): O brilho do campo ambiente circundante em relação ao qual a fonte de luz é observada. O alto contraste entre a abertura ótica luminosa de uma luminária e uma grelha de teto escura agrava significativamente o ofuscamento de desconforto percebido.
Ângulo Sólido ($\omega$): O tamanho angular da superfície emissora da luminária visto da posição dos olhos do observador. Superfícies emissoras maiores posicionadas em proximidade próxima contribuem proporcionalmente mais para a ingestão total de ofuscamento visual.
Índice de Posição ($p$): O deslocamento espacial da fonte de luz em relação à linha de visão horizontal direta do observador (Índice de Posição de Guth). Fontes de luz localizadas diretamente no campo visual primário produzem desconforto significativamente maior do que aquelas situadas em posições de corte em ângulo acentuado acima da linha de visão.

O gerenciamento do ofuscamento direto requer o controle preciso da emissão de luz da luminária acima de ângulos de visão específicos — tipicamente limitando a luminância de superfície em ângulos superiores a 65 graus a partir do eixo vertical descendente ($0^\circ$ nadir).

2. Fundamentos Matemáticos do Índice Unificado de Ofuscamento (UGR)

A Comissão Internacional de Iluminação definiu o sistema de Índice Unificado de Ofuscamento na Publicação CIE 117 para quantificar o ofuscamento de desconforto proveniente de instalações de iluminação elétrica interior.

A Equação UGR Padrão

A fórmula fundamental para o cálculo do valor UGR a partir de um arranjo de luminárias é expressa matematicamente como:

$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$

Onde:

$L_b$ é a luminância de fundo ($cd/m^2$).
$L_s$ é a luminância das partes luminosas de cada luminária na direção dos olhos do observador ($cd/m^2$).
$\omega$ é o ângulo sólido das partes luminosas de cada luminária no ponto dos olhos do observador ($sr$).
$p$ é o índice de posição de Guth para cada luminária individual, considerando a localização em relação à linha de visão.

Limites UGR Padrão nas Normas Arquitetônicas

Códigos de eficiência energética de edificações, normas de iluminação interior (como a EN 12464-1) e diretrizes do WELL Building Standard em mercados comerciais globais estabelecem limites máximos de UGR permitidos com base na complexidade da tarefa visual:

Espaço de Aplicação	Classificação UGR Alvo	Sensibilidade Visual e Requisito Ergonômico
Desenho Técnico e Engenharia de Precisão	$\le 16$	Precisão visual crítica, leitura técnica prolongada de alto contraste
Escritórios de Planta Aberta e Salas de Aula Padrão	$\le 19$	Tarefas em estação de trabalho com computador, normas gerais de conforto visual
Recepções e Salas de Conferência	$\le 22$	Comunicação interpessoal, tarefas visuais transitórias
Corredores, Banheiros e Vias de Circulação	$\le 25$	Orientação espacial geral, baixa dificuldade visual
Armazéns e Instalações de Armazenamento Industrial	$\le 28$	Manuseio grosseiro de materiais, navegação de segurança

Os especificadores devem reconhecer que o UGR é um cálculo de sistema avaliado para uma geometria de sala específica, valores de refletância de superfície, localização do observador e layout do arranjo de luminárias — e não uma propriedade intrínseca isolada de uma única luminária. No entanto, os fabricantes publicam tabelas de referência UGR padronizadas com base em dimensões de sala tabulares ($4H/8H$, refletâncias 70/50/20) para permitir a comparação direta entre o desempenho ótico das luminárias.

3. Tecnologias de Proteção e Controle Ótico

Para atingir UGR $\le 19$ ou UGR $\le 16$ mantendo a eficiência energética do sistema, as luminárias comerciais empregam elementos óticos especializados projetados para dobrar, difundir ou absorver raios de luz em ângulos elevados.

Estrutura de difusor ótico microprismatizado para luminárias LED

Difusores Microprismatizados (MPD)

As folhas óticas microprismatizadas apresentam prismas geométricos microscópicos moldados ou gravados a laser em matrizes de acrílico (PMMA) ou policarbonato. Ao contrário dos difusores opalinos padrão que dispersam a luz uniformemente em todas as direções (distribuição lambertiana), as ópticas microprismatizadas refratam a luz que entra em ângulos elevados em direção ao nadir ($0^\circ-45^\circ$ cone).

Mecanismo: Refração por meio de ângulos de vértice de prisma calculados (tipicamente $60^\circ$ a $90^\circ$).
Transmitância Ótica: Alta eficiência de sistema ($82\% - 88\%$).
Controle de Luminância: Suprime efetivamente a emissão de luz acima do ângulo de corte de $65^\circ$, evitando o ofuscamento visual nos ângulos de visão padrão de mesa, enquanto mantém alta iluminância descendente.

Refletores de Recessão Profunda e Ópticas Recuadas

As ópticas arquitetônicas recuadas posicionam a fonte de luz LED no interior profundo do corpo da luminária, atrás de um defletor mecânico físico ou cone refletor arquitetônico.

Ângulo de Corte: O bloqueio mecânico físico restringe a linha de visão direta à fonte de luz LED, a menos que o observador esteja diretamente abaixo da luminária.
Refletores Secundários: Refletores internos matte metálico, anodizado especular ou de microtextura branca controlam a distribuição do feixe enquanto minimizam o brilho de reflexão da superfície secundária.

Grelhas Colmeia e Grades de Defletores

As grelhas colmeia consistem em arranjos de microcélulas hexagonais colocados diretamente sobre a abertura ótica da luminária.

Controle Direcional: Absorve fisicamente os raios de luz dispersos em ângulo amplo fora do ângulo de feixe alvo.
Estética: Proporciona um efeito escuro-luminoso onde a abertura no teto parece escura e apagada mesmo quando a luminária está totalmente energizada.
Contrapartida: Menor eficiência ótica geral da luminária ($65\% - 75\%$ de taxa de saída de luz) devido à absorção interna de luz ao longo das paredes das células da grade.

4. Comparação de Arquiteturas Óticas Anti-Reflexo

Ao avaliar sistemas de controle ótico para projetos arquitetônicos, os especificadores devem equilibrar a capacidade de supressão de ofuscamento, a eficiência ótica total, a uniformidade de distribuição do feixe e a integração estética ao teto.

Arquitetura Ótica	Faixa UGR Alcançável	Eficiência Ótica ($\eta$)	Características do Feixe	Principais Aplicações Comerciais
Difusor Opalino Padrão	$UGR > 22$	$70\% - 78\%$	Lambertiano amplo, brilho de superfície uniforme	Circulação, espaços utilitários
Microprismatizado + Filme Difusor	$UGR \le 19$	$80\% - 86\%$	Batwing controlado / batwing assimétrico	Painéis de escritório, pendentes lineares
Refletor Recuado de Recessão Profunda	$UGR \le 16$	$82\% - 90\%$	Cone ótico de spot / flood preciso	Suítes executivas de alto padrão, hotelaria
Grade de Grelha Colmeia	$UGR \le 16$	$65\% - 75\%$	Corte direcional apertado, baixo spill	Downlights de destaque, iluminação de tarefa
Arranjo de Mini-Downlight com Multilente	$UGR \le 16$	$85\% - 92\%$	Distribuição de lente TIR individual	Sistemas lineares arquitetônicos para escritórios

A seleção da estratégia ótica ideal depende dos níveis de lux alvo, das alturas de montagem no teto e dos requisitos específicos do plano de trabalho.

5. Estudos de Caso e Recomendações de Seleção para Projetos Comerciais

Projetos reais de escritórios comerciais exigem seleção ótica personalizada com base no layout espacial, alturas de teto e tipos de tarefa.

Estudo de Caso: Retrofit de Escritório de Planta Aberta em Sede Corporativa

Em um projeto de retrofit de escritório corporativo envolvendo 4.000 metros quadrados de espaço de estações de trabalho em planta aberta, a substituição de luminárias de painel opalino padrão por luminárias pendentes lineares microprismatizadas reduziu o UGR médio no ambiente de trabalho de 22,4 para 17,1. Essa atualização ótica manteve 500 lux nos planos de tarefa das superfícies de trabalho, ao mesmo tempo em que alcançou uma economia energética líquida de 14% por meio da melhor utilização ótica descendente.

Matriz de Recomendações de Seleção

Para Estações de Trabalho Abertas com Alta Densidade de Monitores: Selecionar Difusores Microprismatizados combinados com filmes óticos secundários para garantir UGR $\le 19$ em todos os ângulos de visão.
Para Salas de Conferência e Espaços Executivos: Recomendar Arranjos de Mini-Downlight de Recessão Profunda ou Grelhas Colmeia para controle máximo de ofuscamento (UGR $\le 16$) e integração arquitetônica premium.
Para Salas de Aula e Salas de Treinamento: Implementar distribuições óticas microprismatizadas tipo batwing para garantir iluminância uniforme sobre quadros brancos e mesas dos alunos sem ofuscamento direto.

6. Conforto Visual e Ergonomia nos Espaços de Trabalho Modernos

A ergonomia visual comercial moderna vai além dos requisitos básicos de iluminância horizontal de tarefa. A adoção generalizada de telas de exibição exige controle rigoroso do ofuscamento refletido em superfícies de vidro verticais.

Interior de escritório moderno com layout de iluminação linear de baixo UGR

Iluminação Vertical e Uniformidade de Luminância

Alcançar o conforto visual completo requer equilibrar a iluminância horizontal de tarefa ($E_h$) com a iluminância vertical ($E_v$) em paredes e planos de trabalho verticais. Altas relações de iluminância horizontal para vertical criam ambientes visuais tipo caverna com paredes perimetrais escuras, aumentando a tensão de contraste visual e o desconforto dos ocupantes.

Relações de Luminância: A relação de luminância entre a área de tarefa, o entorno imediato e as superfícies de fundo não deve exceder $3:1$ e $10:1$, respectivamente.
Critérios de Corte da CIE: As luminárias instaladas acima das estações de trabalho com computador devem manter luminância média de superfície $< 1.500\ cd/m^2$ ou $< 3.000\ cd/m^2$ em ângulos de $65^\circ, 75^\circ$ e $85^\circ$ em relação ao eixo vertical descendente, dependendo das características de brilho da tela do monitor (EN 12464-1 cláusula 5.3.2).

7. Perguntas Frequentes (FAQ)

P1: Qual é a diferença prática principal entre UGR $\le 19$ e UGR $\le 16$?

O UGR $\le 19$ é o requisito de referência padrão para ambientes gerais de escritório e salas de aula, garantindo visualização confortável para tarefas em computador durante turnos prolongados. O UGR $\le 16$ oferece conforto visual superior, sendo especificado para desenho técnico de alta precisão, espaços cirúrgicos em saúde, salas de reunião de diretoria e ambientes arquitetônicos de luxo.

P2: Uma luminária individual isolada pode ter uma classificação UGR fixa?

Não. O UGR é um cálculo em nível de sistema baseado nas dimensões gerais do ambiente, valores de refletância de superfície, densidade de layout das luminárias e posição de visão do observador. No entanto, os fabricantes realizam testes em geometrias de sala de referência padronizadas ($4H/8H$) para fornecer tabelas UGR comparativas entre diferentes modelos óticos.

P3: Como os difusores microprismatizados mantêm a eficiência em comparação com as grades de grelha?

Os difusores microprismatizados controlam a luz em ângulo elevado principalmente por meio de refração ótica, em vez de absorção física. Isso permite que a luz que entra em ângulos elevados seja redirecionada para baixo, em direção à zona de tarefa útil, com perda mínima de energia ótica, alcançando transmitância ótica do sistema de $82\% - 88\%$ em comparação com $65\% - 75\%$ para grelhas absorvedoras internas.

8. Lista de Verificação de Especificação e Conformidade para Projetistas de Iluminação

Para verificar a conformidade e garantir os resultados pretendidos de conforto visual durante a entrega do projeto, as equipes de aquisição e os especificadores de iluminação devem executar um processo de revisão sistemático:

Etapa 1: Inspeção do Arquivo Fotométrico (.IES / .LDT)

Solicitar distribuições de intensidade polar certificadas medidas em laboratórios de ensaios fotométricos credenciados. Confirmar que a intensidade luminosa em ângulo elevado ($cd/1000\ lm$) declina acentuadamente acima do ângulo de corte de $65^\circ$.

Etapa 2: Verificação da Tabela UGR

Examinar as tabelas UGR padrão incorporadas nos arquivos fotométricos para proporções de sala de referência padrão ($4H/8H$, refletâncias $C:70\%, W:50\%, F:20\%$). Garantir que os valores para as posições do observador transversal e longitudinal estejam dentro dos limites de especificação.

Etapa 3: Modelagem em Software de Simulação

Incorporar os arquivos fotométricos exatos das luminárias em ambientes de cálculo de software (como Dialux EVO ou Relux). Calcular grades de observador específicas na altura de visão de mesa ($1,2\ m$ posição sentada) em todas as zonas de trabalho.

Etapa 4: Avaliação de Amostra Física em Mockup

Realizar inspeção visual de amostras físicas em uma sala de teste real. Avaliar o conforto visual de linha de visão direta, a estabilidade de dissipação térmica e o encaixe mecânico dentro dos sistemas de grelha de teto especificados.

Conclusão e Próximos Passos

O design anti-reflexo arquitetônico é uma disciplina de engenharia essencial que combina física ótica, ergonomia humana e fabricação ótica de precisão. Ao implementar difusores microprismatizados, ópticas de recessão profunda e arranjos de lentes controladas, os especificadores podem alcançar desempenho UGR $\le 19$ ou UGR $\le 16$ sem sacrificar a eficácia energética do sistema. Projetos óticos de alta qualidade aprimoram o conforto no ambiente de trabalho, apoiam a saúde visual e atendem às normas globais de energia e edificações comerciais. Para suporte técnico de especificação ou arquivos de simulação fotométrica personalizados, entre em contato com nossa equipe de engenharia.
