Desain Optik Anti-Silau Arsitektural: Panduan Kenyamanan Visual dan Kepatuhan UGR
Kenyamanan visual telah berkembang dari sekadar preferensi estetika menjadi persyaratan teknis inti dalam desain pencahayaan komersial modern. Ergonomi tempat kerja dan spesifikasi arsitektural menuntut standar yang semakin ketat terhadap perlindungan optik, pengendalian kecerahan, dan distribusi luminansi. Dalam tata ruang kantor berkepadatan tinggi, fasilitas pendidikan, lingkungan layanan kesehatan, dan interior komersial, sumber cahaya LED yang tidak terlindungi sering menghasilkan silau langsung maupun pantulan yang intens, menyebabkan kelelahan visual, ketegangan mata, sakit kepala, dan penurunan produktivitas penghuni ruangan.
Untuk mengatasi tantangan visual yang kritis ini, insinyur optik, desainer armatur, dan spesifikator arsitektur mengandalkan metrik evaluasi terstandar seperti Unified Glare Rating (UGR), yang ditetapkan oleh International Commission on Illumination (CIE). Mencapai nilai UGR rendah tanpa mengorbankan efikasi optik luminaire secara keseluruhan (diukur dalam lumen per watt) memerlukan arsitektur optik khusus dan media pengendalian cahaya berstruktur mikro. Panduan teknik komprehensif ini mengulas fisika dasar silau, rumus perhitungan UGR secara matematis, teknologi pengendalian perlindungan optik tingkat lanjut, serta kriteria spesifikasi proyek yang praktis untuk lingkungan visual berkinerja tinggi.
1. Memahami Fisika Silau: Silau Langsung vs. Silau Ketidaknyamanan
Silau yang disebabkan pencahayaan secara umum diklasifikasikan menjadi dua fenomena visual yang berbeda: silau disabilitas dan silau ketidaknyamanan. Silau disabilitas secara fisik mengurangi kemampuan visual melalui hamburan cahaya dalam media optik mata manusia, sehingga langsung mengaburkan detail visual. Silau ketidaknyamanan, sebaliknya, menimbulkan gangguan visual, rasa tidak nyaman, atau kelelahan psikologis tanpa harus mengganggu pengenalan objek atau ketajaman visual secara langsung.
Dalam ruang komersial interior, silau ketidaknyamanan merupakan tantangan rekayasa utama bagi produsen luminaire dan profesional desain pencahayaan.
Faktor-Faktor Kunci yang Mengatur Persepsi Silau
Sensasi dan intensitas silau yang dialami oleh pengamat bergantung pada empat parameter fisik dan spasial yang dijelaskan dalam rekayasa optik:
- Luminansi Sumber (\(L_s\)): Intensitas cahaya yang dipancarkan per satuan luas tampak permukaan yang memancarkan cahaya (\(cd/m^2\)). Array LED permukaan padat menghasilkan luminansi sumber yang ekstrem apabila dilihat langsung tanpa perlindungan diffuser.
- Luminansi Latar (\(L_b\)): Kecerahan medan ambien sekitar tempat sumber cahaya diamati. Kontras tinggi antara bukaan optik luminaire yang cerah dengan bidang plafon gelap memperparah persepsi silau ketidaknyamanan secara signifikan.
- Sudut Padat (\(\omega\)): Ukuran sudut permukaan emisi luminaire yang dilihat dari posisi mata pengamat. Permukaan emisi yang lebih besar pada jarak dekat berkontribusi secara proporsional lebih besar terhadap total asupan silau visual.
- Indeks Posisi (\(p\)): Perpindahan spasial sumber cahaya relatif terhadap garis pandang horizontal langsung pengamat (Guth Position Index). Sumber cahaya yang berada langsung dalam bidang visual utama menghasilkan ketidaknyamanan yang jauh lebih besar dibandingkan sumber yang berada pada posisi sudut tinggi di atas garis pandang.

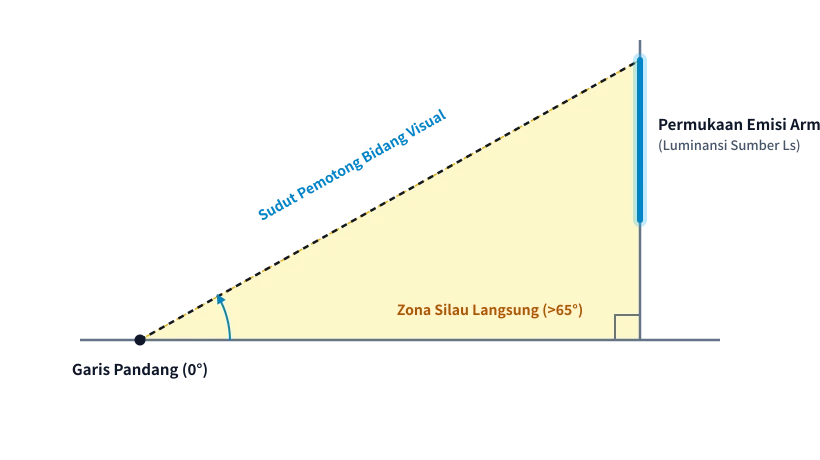

Mengelola silau langsung memerlukan pembentukan output cahaya luminaire secara presisi di atas sudut pandang tertentu—umumnya membatasi luminansi permukaan pada sudut yang melebihi 65 derajat dari sumbu vertikal ke bawah (\(0^\circ\) nadir).
2. Dasar Matematis Unified Glare Rating (UGR)
International Commission on Illumination mendefinisikan sistem Unified Glare Rating dalam Publikasi CIE 117 untuk mengkuantifikasi silau ketidaknyamanan dari instalasi pencahayaan listrik interior.
Persamaan UGR Standar
Rumus dasar untuk menghitung nilai UGR dari suatu susunan luminaire diekspresikan secara matematis sebagai berikut:
$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$Di mana:
- \(L_b\) adalah luminansi latar (\(cd/m^2\)).
- \(L_s\) adalah luminansi bagian bercahaya dari setiap luminaire ke arah mata pengamat (\(cd/m^2\)).
- \(\omega\) adalah sudut padat bagian bercahaya dari setiap luminaire pada mata pengamat (\(sr\)).
- \(p\) adalah indeks posisi Guth untuk setiap luminaire individual, yang memperhitungkan lokasi relatif terhadap garis pandang.
Ambang Batas UGR Standar dalam Standar Arsitektur
Kode energi bangunan, standar pencahayaan interior (seperti EN 12464-1), dan pedoman WELL Building Standard di pasar komersial global menetapkan batas UGR maksimum yang diizinkan berdasarkan kompleksitas tugas visual:
| Ruang Aplikasi | Target Rating UGR | Sensitivitas Visual & Persyaratan Ergonomis |
|---|---|---|
| Gambar Teknis & Rekayasa Presisi | \(\le 16\) | Akurasi visual kritis, pembacaan teknis kontras tinggi berkepanjangan |
| Kantor Denah Terbuka & Ruang Kelas Standar | \(\le 19\) | Pekerjaan di workstation komputer, standar kenyamanan visual umum |
| Meja Resepsi & Ruang Konferensi | \(\le 22\) | Komunikasi antarpribadi, tugas visual sementara |
| Koridor, Toilet & Jalur Sirkulasi | \(\le 25\) | Orientasi spasial umum, tingkat kesulitan visual rendah |
| Gudang & Fasilitas Penyimpanan Industri | \(\le 28\) | Penanganan material kasar, navigasi keselamatan |
Spesifikator harus memahami bahwa UGR adalah kalkulasi sistem yang dievaluasi untuk geometri ruangan tertentu, nilai reflektansi permukaan, posisi pengamat, dan tata letak susunan luminaire—bukan properti intrinsik tersendiri dari satu armatur luminaire. Namun demikian, produsen menerbitkan tabel referensi UGR terstandar berdasarkan dimensi ruangan tabuler (\(4H/8H\), reflektansi 70/50/20) untuk memungkinkan perbandingan langsung antara kinerja optik luminaire.
3. Teknologi Perlindungan dan Pengendalian Optik
Untuk mencapai UGR \(\le 19\) atau UGR \(\le 16\) sekaligus mempertahankan efisiensi energi sistem, luminaire komersial menggunakan elemen optik khusus yang dirancang untuk membelokkan, mendifusikan, atau menyerap sinar cahaya sudut tinggi.
Diffuser Mikro-Prismatik (MPD)
Lembaran optik mikro-prismatik menampilkan prisma geometris mikroskopis yang dicetak atau diukir laser ke dalam lembaran matriks akrilik (PMMA) atau polikarbonat. Berbeda dengan diffuser opal standar yang menyebarkan cahaya secara merata ke segala arah (distribusi Lambertian), optik mikro-prismatik membiaskan cahaya yang masuk pada sudut tinggi ke arah nadir (\(0^\circ - 45^\circ\)).
- Mekanisme: Pembiasan melalui sudut apeks prisma yang dihitung (umumnya \(60^\circ\) hingga \(90^\circ\)).
- Transmitansi Optik: Efisiensi sistem tinggi (\(82\% - 88\%\)).
- Pengendalian Luminansi: Secara efektif menekan output cahaya di atas sudut pemotong \(65^\circ\), mencegah silau visual pada sudut pandang meja standar sekaligus mempertahankan iluminansi ke bawah yang tinggi.
Reflektor Terbenam Dalam dan Optik Terregres
Optik arsitektural yang diregresikan menempatkan sumber cahaya LED jauh di dalam rumah luminaire di belakang sekat mekanis fisik atau kerucut reflektor arsitektural.
- Sudut Pemotong: Perlindungan mekanis fisik membatasi garis pandang langsung ke sumber cahaya LED kecuali pengamat berdiri tepat di bawah armatur.
- Reflektor Sekunder: Reflektor internal bertekstur matte metalik, anodized spekuler, atau mikrotekstur putih mengendalikan distribusi berkas sekaligus meminimalkan kecerahan pantulan permukaan sekunder.
Louver Sarang Lebah dan Kisi Baffle
Louver sarang lebah terdiri dari susunan sel mikro heksagonal yang ditempatkan langsung melintasi bukaan optik luminaire.
- Pengendalian Arah: Secara fisik menyerap sinar cahaya liar sudut lebar yang jatuh di luar sudut berkas target.
- Estetika: Menghasilkan efek cahaya gelap di mana bukaan plafon tampak gelap dan tidak menyala meskipun luminaire dalam kondisi menyala penuh.
- Pertukaran: Efisiensi optik armatur keseluruhan lebih rendah (\(65\% - 75\%\) rasio keluaran cahaya) akibat penyerapan cahaya internal di sepanjang dinding sel kisi.
4. Perbandingan Arsitektur Optik Anti-Silau
Saat mengevaluasi sistem pengendalian optik untuk proyek arsitektural, spesifikator harus menyeimbangkan kemampuan penekanan silau, efisiensi optik total, keseragaman distribusi berkas, dan integrasi estetika plafon.
| Arsitektur Optik | Rentang UGR yang Dapat Dicapai | Efisiensi Optik (\(\eta\)) | Karakteristik Berkas | Aplikasi Komersial Utama |
|---|---|---|---|---|
| Diffuser Opal Standar | \(UGR > 22\) | \(70\% - 78\%\) | Lambertian lebar, cahaya permukaan merata | Jalur sirkulasi, ruang utilitas |
| Mikro-Prismatik + Film Diffuser | \(UGR \le 19\) | \(80\% - 86\%\) | Batwing terkontrol / batwing asimetris | Troffer kantor, pendant linear |
| Reflektor Terregres Terbenam Dalam | \(UGR \le 16\) | \(82\% - 90\%\) | Kerucut optik spot / flood presisi | Suite eksekutif kelas atas, perhotelan |
| Kisi Louver Sarang Lebah | \(UGR \le 16\) | \(65\% - 75\%\) | Pemotong arah ketat, sedikit kebocoran | Downlight aksen, pencahayaan tugas |
| Array Mini-Downlight Multi-Lensa | \(UGR \le 16\) | \(85\% - 92\%\) | Distribusi lensa TIR individual | Sistem linear arsitektural untuk kantor |
Pemilihan strategi optik yang optimal bergantung pada target level lux, ketinggian pemasangan plafon, dan persyaratan bidang kerja tertentu.
5. Studi Kasus dan Rekomendasi Pemilihan untuk Proyek Komersial
Proyek kantor komersial di dunia nyata memerlukan pemilihan optik yang disesuaikan berdasarkan tata letak spasial, ketinggian plafon, dan jenis tugas.
Studi Kasus: Retrofit Kantor Pusat Korporat dengan Denah Terbuka
Dalam proyek retrofit kantor korporat yang mencakup 4.000 meter persegi ruang workstation denah terbuka, penggantian armatur panel opal standar dengan luminaire pendant linear mikro-prismatik berhasil mengurangi rata-rata UGR tempat kerja dari 22,4 menjadi 17,1. Peningkatan optik ini mempertahankan 500 lux pada bidang tugas desktop sekaligus mencapai penghematan energi bersih sebesar 14% melalui peningkatan pemanfaatan optik ke bawah.
Matriks Rekomendasi Pemilihan
- Untuk Workstation Terbuka dengan Kepadatan Monitor Tinggi: Pilih Diffuser Mikro-Prismatik yang dikombinasikan dengan film optik sekunder untuk menjamin UGR \(\le 19\) di semua sudut pandang.
- Untuk Ruang Konferensi & Ruang Eksekutif: Rekomendasikan Array Mini-Downlight Terbenam Dalam atau Louver Sarang Lebah untuk pengendalian silau maksimum (UGR \(\le 16\)) dan integrasi arsitektural premium.
- Untuk Ruang Kelas Pendidikan & Ruang Pelatihan: Terapkan distribusi optik mikro-prismatik batwing untuk memastikan iluminansi merata di papan tulis dan meja siswa tanpa silau langsung.
6. Kenyamanan Visual dan Ergonomi di Ruang Kerja Modern
Ergonomi visual komersial modern melampaui persyaratan iluminansi tugas horizontal dasar. Adopsi luas layar tampilan menuntut pengendalian ketat terhadap silau pantulan pada permukaan kaca vertikal.
Iluminansi Vertikal dan Keseragaman Luminansi
Mencapai kenyamanan visual yang menyeluruh memerlukan keseimbangan antara iluminansi tugas horizontal (\(E_h\)) dengan iluminansi vertikal (\(E_v\)) pada dinding dan bidang kerja vertikal. Rasio tinggi antara iluminansi horizontal dan vertikal menciptakan lingkungan visual seperti gua dengan dinding perimeter gelap, meningkatkan ketegangan kontras visual dan ketidaknyamanan penghuni.
- Rasio Luminansi: Rasio luminansi antara area tugas, sekitar terdekat, dan permukaan latar belakang tidak boleh melebihi \(3:1\) dan \(10:1\) secara berturut-turut.
- Kriteria Pemotong CIE: Luminaire yang dipasang di atas workstation komputer harus mempertahankan rata-rata luminansi permukaan \(< 1.500\ cd/m^2\) atau \(< 3.000\ cd/m^2\) pada sudut \(65^\circ, 75^\circ,\) dan \(85^\circ\) relatif terhadap sumbu vertikal ke bawah, tergantung pada karakteristik kilap layar monitor (EN 12464-1 klausul 5.3.2).
7. Pertanyaan yang Sering Diajukan (FAQ)
Q1: Apa perbedaan praktis utama antara UGR \(\le 19\) dan UGR \(\le 16\)?
UGR \(\le 19\) adalah persyaratan tolok ukur standar untuk lingkungan kantor dan ruang kelas umum, memastikan kenyamanan pandang untuk pekerjaan tugas komputer selama shift panjang. UGR \(\le 16\) menawarkan kenyamanan visual yang lebih unggul, ditetapkan untuk gambar teknis presisi tinggi, ruang operasi layanan kesehatan, ruang rapat eksekutif, dan lingkungan arsitektural mewah.
Q2: Apakah satu armatur luminaire mandiri dapat memiliki rating UGR yang tetap?
Tidak. UGR adalah kalkulasi tingkat sistem berdasarkan dimensi ruangan keseluruhan, nilai reflektansi permukaan, kepadatan tata letak luminaire, dan posisi pandang pengamat. Namun demikian, produsen luminaire melakukan pengujian dalam geometri ruangan referensi terstandar (\(4H/8H\)) untuk menyediakan tabel UGR komparatif di berbagai model optik.
Q3: Bagaimana diffuser mikro-prismatik mempertahankan efisiensi dibandingkan kisi louver?
Diffuser mikro-prismatik mengendalikan cahaya sudut tinggi terutama melalui pembiasan optik daripada penyerapan fisik. Ini memungkinkan cahaya yang masuk pada sudut tinggi diarahkan kembali ke bawah ke zona tugas yang berguna dengan kehilangan energi optik minimal, mencapai transmitansi optik sistem \(82\% - 88\%\) dibandingkan \(65\% - 75\%\) untuk louver penyerap internal.
8. Daftar Periksa Spesifikasi dan Verifikasi untuk Desainer Pencahayaan
Untuk memverifikasi kepatuhan dan memastikan hasil kenyamanan visual yang diinginkan selama penyelesaian proyek, tim pengadaan dan spesifikator pencahayaan harus melaksanakan proses tinjauan sistematis:
Langkah 1: Inspeksi File Fotometrik (.IES / .LDT)
Minta distribusi intensitas polar bersertifikat yang diukur di laboratorium pengujian fotometrik terakreditasi. Konfirmasi bahwa intensitas cahaya sudut tinggi (\(cd/1000\ lm\)) menurun tajam di atas sudut pemotong \(65^\circ\).
Langkah 2: Verifikasi UGR Tabuler
Periksa tabel UGR standar yang tertanam dalam file fotometrik untuk proporsi ruangan referensi standar (\(4H/8H\), reflektansi \(C:70\%, W:50\%, F:20\%\)). Pastikan nilai untuk posisi pengamat arah melintang maupun memanjang berada dalam batas spesifikasi.
Langkah 3: Pemodelan Perangkat Lunak Simulasi
Integrasikan file fotometrik luminaire yang tepat ke dalam lingkungan kalkulasi perangkat lunak (seperti Dialux EVO atau Relux). Hitung kisi pengamat spesifik pada ketinggian pandang desktop (\(1,2\ m\) posisi duduk) di semua zona kerja.
Langkah 4: Evaluasi Contoh Fisik Mock-up
Lakukan inspeksi visual sampel fisik di ruang uji dunia nyata. Evaluasi kenyamanan visual garis pandang langsung, stabilitas disipasi termal, dan kesesuaian mekanis dalam sistem kisi plafon yang ditentukan.
Kesimpulan dan Langkah Selanjutnya
Desain anti-silau arsitektural adalah disiplin rekayasa esensial yang memadukan fisika optik, ergonomi manusia, dan manufaktur optik presisi. Dengan menerapkan diffuser mikro-prismatik, optik terbenam dalam, dan susunan lensa terkontrol, spesifikator dapat mencapai kinerja UGR \(\le 19\) atau UGR \(\le 16\) tanpa mengorbankan efikasi energi sistem. Desain optik berkualitas tinggi meningkatkan kenyamanan tempat kerja, mendukung kesehatan visual, dan memenuhi standar energi serta bangunan komersial global. Untuk dukungan spesifikasi teknis atau file simulasi fotometrik yang disesuaikan, hubungi tim insinyur kami.
