Architektonisches Entblendungs-Optikdesign: Leitfaden für Sehkomfort und UGR-Konformität
Sehkomfort hat sich in der modernen gewerblichen Lichtplanung von einer ästhetischen Präferenz zu einer zentralen technischen Anforderung entwickelt. Arbeitsplatzergonomie und architektonische Ausschreibungsstandards stellen zunehmend strengere Anforderungen an optische Abschirmung, Leuchtdichtekontrolle und Lichtverteilung. In dicht belegten Bürolandschaften, Bildungseinrichtungen, Gesundheitsbauten und gewerblichen Innenräumen erzeugen ungeschirmte LED-Lichtquellen häufig intensive direkte und reflektierte Blendung – mit der Folge von Sehermüdung, Augenbelastung, Kopfschmerzen und verminderter Arbeitsleistung.
Um diesen kritischen Sehproblemen zu begegnen, stützen sich Optikingenieure, Leuchtenentwickler und Planungsspezialisten auf standardisierte Bewertungsmetriken wie die Unified Glare Rating (UGR), die von der Internationalen Beleuchtungskommission (CIE) festgelegt wurde. Um einen niedrigen UGR-Wert zu erreichen, ohne die Systemlichtausbeute der Leuchte (gemessen in Lumen pro Watt) zu beeinträchtigen, sind spezialisierte Optikarchitekturen und mikrostrukturierte Lichtleitelemente erforderlich. Dieser umfassende Ingenieursleitfaden beleuchtet die grundlegende Physik der Blendung, mathematische UGR-Berechnungsformeln, fortschrittliche optische Abschirmtechnologien sowie praxisnahe Planungs- und Ausschreibungskriterien für hochwertige Sehkomfortumgebungen.
1. Blendungsphysik verstehen: Direkte und Unbehaglichkeitsblendung
Beleuchtungsbedingte Blendung wird grundlegend in zwei visuelle Phänomene unterteilt: Behinderungsblendung und Unbehaglichkeitsblendung. Behinderungsblendung vermindert die Sehleistung physisch durch Lichtstreuung innerhalb der optischen Medien des menschlichen Auges und verdeckt direkt visuelle Details. Unbehaglichkeitsblendung hingegen verursacht visuelle Belästigung, Unwohlsein oder psychische Ermüdung, ohne zwangsläufig die unmittelbare Objekterkennung oder Sehschärfe zu beeinträchtigen.
In gewerblichen Innenräumen stellt die Unbehaglichkeitsblendung die primäre ingenieurtechnische Herausforderung für Leuchtenhersteller und Lichtdesignfachleute dar.
Wesentliche Einflussfaktoren auf die Blendwahrnehmung
Die Empfindung und Intensität der von einem Beobachter wahrgenommenen Blendung hängt von vier physikalischen und räumlichen Parametern ab, die in der Optikentwicklung beschrieben werden:
- Quell-Leuchtdichte (\(L_s\)): Die lichtemittierte Intensität je scheinbarer Flächeneinheit der lichtabgebenden Oberfläche (\(cd/m^2\)). Hochdichte oberflächenmontierte LED-Arrays erzeugen bei direkter Betrachtung ohne Diffusorabschirmung extreme Quell-Leuchtdichten.
- Hintergrund-Leuchtdichte (\(L_b\)): Die umgebende Umfeldleuchtdichte, vor der die Lichtquelle wahrgenommen wird. Ein hoher Kontrast zwischen einer hellen Leuchtenapertur und einem dunklen Deckenraster verstärkt die wahrgenommene Unbehaglichkeitsblendung erheblich.
- Raumwinkel (\(\omega\)): Die Winkelgröße der leuchtenden Fläche der Leuchte aus der Perspektive des Beobachterauges. Größere leuchtende Flächen in unmittelbarer Nähe tragen proportional stärker zur Gesamtblendwirkung bei.
- Positionsindex (\(p\)): Die räumliche Versetzung der Lichtquelle relativ zur direkten horizontalen Blicklinie des Beobachters (Guth-Positionsindex). Lichtquellen, die sich unmittelbar im primären Sehfeld befinden, erzeugen deutlich höhere Unbehaglichkeit als solche, die unter einem steilen Höhenwinkel oberhalb der Blicklinie positioniert sind.

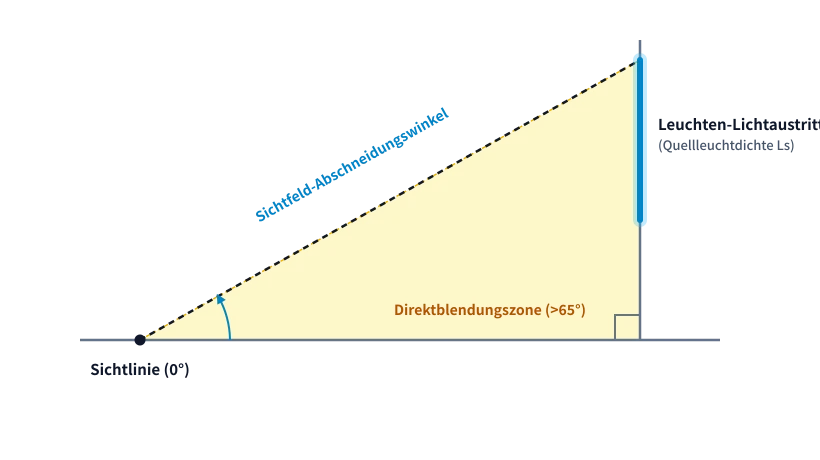

Die Steuerung der Direktblendung erfordert eine präzise Formgebung der Lichtabgabe der Leuchte oberhalb bestimmter Betrachtungswinkel – typischerweise Begrenzung der Oberflächenleuchtdichte bei Winkeln über 65 Grad gegenüber der vertikalen Abwärtsachse (\(0^\circ\) Nadir).
2. Mathematische Grundlagen des Unified Glare Rating (UGR)
Die Internationale Beleuchtungskommission hat das Unified Glare Rating-System in der Publikation CIE 117 definiert, um die Unbehaglichkeitsblendung durch elektrische Innenbeleuchtungsanlagen zu quantifizieren.
Die Standard-UGR-Formel
Die grundlegende Formel zur Berechnung des UGR-Werts einer Leuchtenanordnung lautet mathematisch:
$$UGR = 8 \log_{10} \left( \frac{0.25}{L_b} \sum \frac{L_s^2 \cdot \omega}{p^2} \right)$$Dabei gilt:
- \(L_b\) ist die Hintergrund-Leuchtdichte (\(cd/m^2\)).
- \(L_s\) ist die Leuchtdichte der leuchtenden Teile jeder Leuchte in Richtung des Beobachterauges (\(cd/m^2\)).
- \(\omega\) ist der Raumwinkel der leuchtenden Teile jeder Leuchte am Beobachterauge (\(sr\)).
- \(p\) ist der Guth-Positionsindex für jede einzelne Leuchte, berücksichtigt die Lage relativ zur Blicklinie.
Normative UGR-Grenzwerte in der Architekturpraxis
Energieeinsparverordnungen, Innenbeleuchtungsnormen (wie EN 12464-1) und WELL-Building-Standard-Richtlinien in weltweiten gewerblichen Märkten legen maximal zulässige UGR-Grenzwerte in Abhängigkeit von der Komplexität der Sehaufgabe fest:
| Nutzungsbereich | Ziel-UGR-Wert | Sehanforderung & Ergonomische Anforderung |
|---|---|---|
| Technisches Zeichnen & Präzisionstechnik | \(\le 16\) | Kritische Sehgenauigkeit, anhaltende kontrastreiche technische Leseaufgaben |
| Standard-Großraumbüros & Klassenzimmer | \(\le 19\) | Computerarbeitsplatzaufgaben, allgemeine Sehkomfortstandards |
| Empfangsbereiche & Konferenzräume | \(\le 22\) | Zwischenmenschliche Kommunikation, wechselnde Sehaufgaben |
| Flure, Sanitärbereiche & Verkehrswege | \(\le 25\) | Allgemeine Raumorientierung, geringe Sehanforderungen |
| Lagerhäuser & Industrielle Lagerflächen | \(\le 28\) | Grobe Materialhandhabung, sicherheitsrelevante Navigation |
Planungsspezialisten müssen beachten, dass UGR eine Systemberechnung ist, die für eine bestimmte Raumgeometrie, Oberflächenreflexionswerte, Beobachterposition und Leuchtenanordnung ausgewertet wird – und keine isolierte, intrinsische Eigenschaft einer einzelnen Leuchte. Hersteller veröffentlichen jedoch standardisierte UGR-Tabellenwerte auf Basis tabellarischer Raumverhältnisse (\(4H/8H\), Reflexionsgrade 70/50/20), um einen direkten Vergleich der optischen Leistung verschiedener Leuchtenmodelle zu ermöglichen.
3. Optische Abschirmtechnologien und Steuerelemente
Um UGR \(\le 19\) oder UGR \(\le 16\) bei gleichzeitiger Wahrung der Systemenergieffizienz zu erreichen, setzen gewerbliche Leuchten spezialisierte optische Elemente ein, die auf Lichtlenkung, Diffusion oder Absorption hochwinkeliger Lichtstrahlen ausgelegt sind.
Mikroprismatische Diffusoren (MPD)
Mikroprismatische Optikplatten weisen mikroskopisch feine geometrische Prismen auf, die in Acryl- (PMMA) oder Polycarbonatplatten geformt oder lasergeätzt sind. Im Gegensatz zu herkömmlichen Opaldiffusoren, die Licht gleichmäßig in alle Richtungen streuen (Lambertsche Verteilung), brechen mikroprismatische Optiken unter hohen Winkeln einfallendes Licht nach innen in Richtung Nadir um (\(0^\circ\)–\(45^\circ\)-Kegel).
- Wirkprinzip: Brechung durch berechnete Prismenspitzenwinkel (typischerweise \(60^\circ\) bis \(90^\circ\)).
- Optische Transmissivität: Hohe Systemeffizienz (\(82\%\)–\(88\%\)).
- Leuchtdichtekontrolle: Unterdrückt die Lichtabgabe oberhalb des \(65^\circ\)-Abschneidewinkels wirksam und verhindert so visuelle Blendung bei üblichen Schreibtisch-Betrachtungswinkeln, während gleichzeitig eine hohe Beleuchtungsstärke nach unten erhalten bleibt.
Tief eingebaute Reflektoren und zurückgesetzte Optiken
Zurückgesetzte architektonische Optiken positionieren die LED-Lichtquelle tief im Leuchtengehäuse hinter einer mechanischen Blende oder einem architektonischen Reflektorkegel.
- Abschneidewinkel: Mechanische Abschirmung verhindert die direkte Sichtlinie zur LED-Lichtquelle, außer wenn der Betrachter direkt unterhalb der Leuchte steht.
- Sekundärreflektoren: Matt-metallische, spiegelnd eloxierte oder weiß mikro-texturierte Innenreflektoren steuern die Strahlverteilung bei minimierter Sekundärflächenhelligkeit.
Wabenraster-Lamellen und Baffleraster
Wabenraster-Lamellen bestehen aus hexagonalen Mikrozell-Arrays, die direkt über der optischen Apertur der Leuchte angebracht sind.
- Richtungssteuerung: Absorbiert breitstrahliges Streulicht physisch, das außerhalb des Zielabstrahlwinkels liegt.
- Ästhetik: Erzeugt einen Dark-Light-Effekt, bei dem die Deckenöffnung dunkel und unbeleuchtet wirkt, selbst wenn die Leuchte voll in Betrieb ist.
- Kompromiss: Geringere Gesamt-Lichtausbeute der Leuchte (\(65\%\)–\(75\%\) Lichtaustrittswirkungsgrad) aufgrund der Lichtabsorption an den Rasterzellenwänden.
4. Vergleich entblendender Optikarchitekturen
Bei der Bewertung optischer Steuerungssysteme für Architekturprojekte müssen Planungsspezialisten Blendunterdrückungsvermögen, Gesamteffizienz, Strahlverteilungsgleichmäßigkeit und ästhetische Deckenintegration gegeneinander abwägen.
| Optikarchitektur | Erreichbarer UGR-Bereich | Optische Effizienz (\(\eta\)) | Strahlcharakteristik | Primäre gewerbliche Anwendungen |
|---|---|---|---|---|
| Standard-Opaldiffusor | \(UGR > 22\) | \(70\%\)–\(78\%\) | Breite Lambertsche Verteilung, gleichmäßiges Flächenleuchten | Verkehrswege, Nebenflächen |
| Mikroprismatisch + Diffusorfolie | \(UGR \le 19\) | \(80\%\)–\(86\%\) | Kontrollierte Batwing-/asymmetrische Batwing-Verteilung | Büro-Einbauleuchten, Lichtbandpendel |
| Tief eingebauter Reflektor | \(UGR \le 16\) | \(82\%\)–\(90\%\) | Präziser Spot-/Flutlichtkegel | Hochwertige Direktionsbüros, Hotellerie |
| Wabenraster-Lamellenraster | \(UGR \le 16\) | \(65\%\)–\(75\%\) | Enger Richtungsschnitt, geringes Streulicht | Akzent-Downlights, Arbeitsplatzbeleuchtung |
| Multiobjektiv-Mini-Downlight-Array | \(UGR \le 16\) | \(85\%\)–\(92\%\) | Individuelle TIR-Linsenverteilung | Architektonische Lichtbandsysteme im Büro |
Die Auswahl der optimalen Optikstrategie hängt von den Ziel-Lux-Werten, der Deckenmontagehhöhe und den spezifischen Anforderungen an die Nutzebene ab.
5. Praxisbeispiele und Auswahlempfehlungen für gewerbliche Projekte
Gewerbliche Büroprojekte erfordern eine maßgeschneiderte Optikauswahl auf Basis der Raumaufteilung, Deckenhöhen und Aufgabentypen.
Praxisbeispiel: Umbau eines Großraumbüros in einem Unternehmenshauptsitz
Bei einem Büroumbauprojekt mit 4.000 Quadratmetern Großraum-Arbeitsplatzfläche reduzierte der Austausch von Standard-Opalpanel-Leuchten durch mikroprismatische Lichtband-Pendelleuchten den durchschnittlichen Arbeitsplatz-UGR von 22,4 auf 17,1. Dieses optische Upgrade erhielt 500 Lux auf der Desktop-Arbeitsfläche und erzielte gleichzeitig eine netto 14-prozentige Energieeinsparung durch verbesserte optische Nutzlichtausbeute nach unten.
Auswahlempfehlungsmatrix
- Für offene Arbeitsplätze mit hoher Monitordichte: Mikroprismatische Diffusoren kombiniert mit Sekundäroptikfolien wählen, um UGR \(\le 19\) über alle Betrachtungswinkel hinweg sicherzustellen.
- Für Konferenzräume & Direktionsbereiche: Tief eingebaute Mini-Downlight-Arrays oder Wabenraster-Lamellen für maximale Blendkontrolle (UGR \(\le 16\)) und hochwertige architektonische Integration empfehlen.
- Für Schulklassen & Seminarräume: Batwing-mikroprismatische Lichtverteilungen einsetzen, um gleichmäßige Beleuchtungsstärke auf Whiteboards und Schülertischen ohne Direktblendung sicherzustellen.
6. Sehkomfort und Ergonomie in modernen Arbeitswelten
Moderne gewerbliche Sehergonomie geht über grundlegende horizontale Aufgabenbeleuchtungsanforderungen hinaus. Die weitverbreitete Nutzung von Bildschirmen erfordert eine strikte Kontrolle der reflektierten Blendung auf vertikalen Glasoberflächen.
Vertikale Beleuchtung und Leuchtdichtegleichmäßigkeit
Vollständiger Sehkomfort erfordert eine Ausgewogenheit zwischen horizontaler Aufgabenbeleuchtungsstärke (\(E_h\)) und vertikaler Beleuchtungsstärke (\(E_v\)) auf Wänden und vertikalen Arbeitsflächen. Hohe Verhältnisse zwischen horizontaler und vertikaler Beleuchtungsstärke erzeugen höhlenartige Sehräume mit dunklen Umfassungswänden, die den visuellen Kontrastdruck und das Unbehagen der Nutzer erhöhen.
- Leuchtdichteverhältnisse: Das Leuchtdichteverhältnis zwischen Aufgabenbereich, unmittelbarer Umgebung und Hintergrundflächen sollte \(3:1\) bzw. \(10:1\) nicht überschreiten.
- CIE-Abschneidekriterien: Leuchten, die über Computerarbeitsplätzen montiert sind, müssen eine mittlere Oberflächenleuchtdichte von \(< 1.500\ cd/m^2\) bzw. \(< 3.000\ cd/m^2\) bei Winkeln von \(65^\circ\), \(75^\circ\) und \(85^\circ\) relativ zur vertikalen Abwärtsachse einhalten, abhängig von den Reflexionseigenschaften des Monitorbildschirms (EN 12464-1, Abschnitt 5.3.2).
7. Häufig gestellte Fragen (FAQ)
F1: Was ist der wesentliche praktische Unterschied zwischen UGR \(\le 19\) und UGR \(\le 16\)?
UGR \(\le 19\) ist der Standardrichtwert für allgemeine Büro- und Klassenraumumgebungen und gewährleistet komfortables Sehen bei Computerarbeiten über längere Schichten. UGR \(\le 16\) bietet überlegenen Sehkomfort und wird für hochpräzises technisches Zeichnen, medizinische Operationsbereiche, Vorstandssitzungsräume und anspruchsvolle architektonische Umgebungen ausgeschrieben.
F2: Kann eine einzelne Leuchte einen festen UGR-Wert besitzen?
Nein. UGR ist eine Systemberechnung, die auf Gesamtraumabmessungen, Oberflächenreflexionswerten, Leuchtendichte und Beobachterblickposition basiert. Leuchtenhersteller führen jedoch Tests in standardisierten Referenzraumgeometrien (\(4H/8H\)) durch, um vergleichende UGR-Tabellen für verschiedene Optikmodelle bereitzustellen.
F3: Wie erhalten mikroprismatische Diffusoren ihre Effizienz im Vergleich zu Lamellenrastern?
Mikroprismatische Diffusoren steuern hochwinkeliges Licht primär durch optische Brechung statt durch physische Absorption. Dadurch kann unter hohen Winkeln einfallendes Licht mit minimalem optischem Energieverlust nach unten in die nutzbare Aufgabenzone umgelenkt werden, was eine Systemlichttransmission von \(82\%\)–\(88\%\) im Vergleich zu \(65\%\)–\(75\%\) bei Absorptionslamellenrastern ermöglicht.
8. Spezifikations- und Verifizierungscheckliste für Lichtplaner
Zur Überprüfung der Normkonformität und Sicherstellung der beabsichtigten Sehkomfortergebnisse während der Projektabwicklung sollten Beschaffungsteams und Lichtplanungsspezialisten einen systematischen Prüfprozess durchführen:
Schritt 1: Überprüfung der Photometriedateien (.IES / .LDT)
Zertifizierte Polarintensitätsverteilungen anfordern, die in akkreditierten photometrischen Prüflabors gemessen wurden. Sicherstellen, dass die Lichtintensität unter hohen Winkeln (\(cd/1000\ lm\)) oberhalb des \(65^\circ\)-Abschneidewinkels deutlich abfällt.
Schritt 2: Tabellarische UGR-Verifizierung
Standardisierte UGR-Tabellen in den Photometriedateien für Standard-Referenzraumproportionen (\(4H/8H\), Reflexionsgrade \(C: 70\%, W: 50\%, F: 20\%\)) prüfen. Sicherstellen, dass die Werte für quer- und längsorientierte Beobachterpositionen innerhalb der Ausschreibungsgrenzwerte liegen.
Schritt 3: Simulationssoftware-Modellierung
Exakte Leuchten-Photometriedateien in Software-Berechnungsumgebungen (z. B. Dialux EVO oder Relux) einpflegen. Spezifische Beobachterraster in Tischhöhe (\(1,2\ m\) Sitzposition) über alle Arbeitsbereiche hinweg berechnen.
Schritt 4: Physische Musterevaluation
Visuelle Inspektion physischer Muster in einem realen Testraum durchführen. Sehkomfort bei direkter Sichtlinie, thermische Dissipationsstabilität und mechanische Passgenauigkeit im vorgesehenen Deckenrastersystem bewerten.
Fazit und nächste Schritte
Architektonisches Entblendungsdesign ist eine wesentliche ingenieurtechnische Disziplin, die Optikphysik, menschliche Ergonomie und präzise optische Fertigung vereint. Durch den Einsatz mikroprismatischer Diffusoren, tief eingebauter Optiken und gesteuerter Linsen-Arrays können Planungsspezialisten UGR \(\le 19\) oder UGR \(\le 16\) erzielen, ohne die Systemlichtausbeute zu opfern. Hochwertige Optikdesigns verbessern den Arbeitsplatzkomfort, fördern die Sehgesundheit und erfüllen internationale gewerbliche Energie- und Gebäudestandards. Für technische Ausschreibungsunterstützung oder individualisierte Photometriesimulationsdateien wenden Sie sich an unser Ingenieursteam.
